Диалоговое окно Plot Style Table Editor вкладка General
Рисунок 6.23. Диалоговое окно Plot Style Table Editor, вкладка General
Смысл приведенных параметров достаточно прозрачен. Виртуальное перо может быть сгенерировано у струйных плоттеров для имитации пера. Обычное значение номера виртуального пера — Automatic (Авто).
Для редактирования характеристики стиля, соответствующего цвету, щелкните по нужной клетке таблицы. Система AutoCAD предложит вам список допустимых значений с линейкой прокрутки или шкалой справа. С помощью линейки или шкалы можно установить требуемое значение.
Третья вкладка — Form View (Карточка) — показывает свойства стиля в форме карточки (Рисунок 6.25).
Работа с этой вкладкой аналогична работе с вкладкой Table View (Таблица). Внесенные изменения всех вкладок закрепляются с помощью кнопки Save & Close (Сохранить).

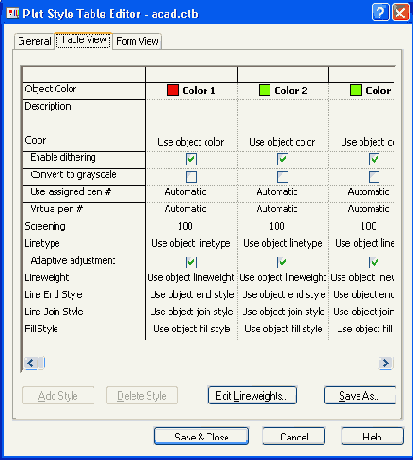

Рисунок 6.24. Диалоговое окно Plot Style Table Editor, вкладка Table View

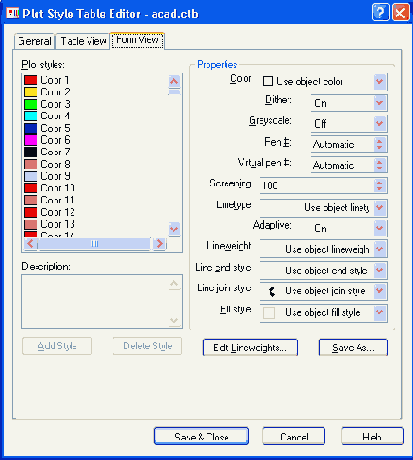

Рисунок 6.25. Диалоговое окно Plot Style Table Editor, вкладка Form View
Если вы задали в рисунке применение именованных стилей, то их использование и редактирование выполняются, как и для цветозависимых стилей, однако каждый стиль имеет свое имя. Нередактируемый стиль Normal (Обычный) обязательно присутствует и выводит на плоттер все свойства объектов в том виде, в каком они присвоены объектам, без изменений.
Если в текущем рисунке задано использование именованных стилей, то вам доступен раскрывающийся список стилей печати, расположенный в панели Properties (Свойства) (см. Рисунок 4.1 четвертый слева). В случае цветозависимых стилей этот список заблокирован.
