Программа AutoCAD 2004 - руководство по работе


Диалоговое окно Compare Dimension Styles

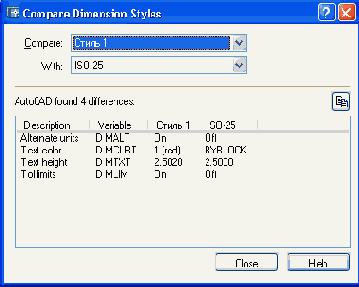

Рисунок 5.14. Диалоговое окно Compare Dimension Styles




В русской версии системы имена размерных переменных и их значения выводятся в центральную часть диалогового окна Compare Dimension Styles (Сравнение размерных стилей).
Изменение значения размерной переменной для переопределения текущего стиля может быть выполнено обычным образом — посредством окна диспетчера размерных стилей. Но самый быстрый способ — это изменить соответствующую системную переменную. Например, если вы хотите изменить глобальный масштаб оформления размеров, которому соответствуют русская размерная переменная РЗММАСШТ и системная переменная DIMSCALE, то вы в ответ на подсказку Command: (Команда:) можете ввести в командной строке DIMSCALE, что система AutoCAD воспримет как команду изменения переменной с таким именем и выдаст следующий запрос (при этом в угловых скобках будет указано текущее значение):
Enter new value for DIMSCALE <1.0000>: (Новое значение DIMSCALE <1.0000>:)
С помощью Центра управления AutoCAD (см. разд. 5.4) можно импортировать размерные стили из другого DWG-файла.
