Диалоговое окно Check Standards

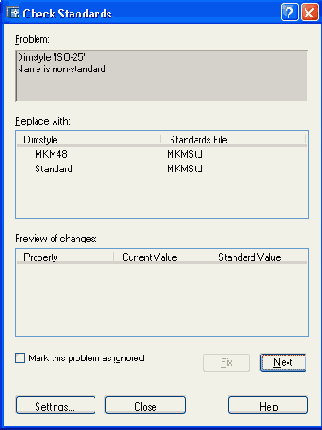

Рисунок 5.31. Диалоговое окно Check Standards




Если вы согласны с предлагаемым изменением, вам нужно щелкнуть по кнопке Fix (Принять), а если не согласны — установить флажок Mark this problem as ignored (Игнорировать нарушение в дальнейшем). Для перехода к следующей проблеме необходимо щелкнуть по кнопке Next (Дальше), после чего в окне Check Standards (Нормоконтроль) появится описание очередной проблемы и предлагаемый способ ее устранения. По окончании работы в окне Checking Complete (Проверка завершена) (Рисунок 5.32) появляется отчет об итоговых результатах проверки:
Problems found: 10 (Обнаружено проблем: 10)
Fixed Automatically: 0 (Фиксировано автоматически: 0)
Fixed Manually: 1 (Фиксировано вручную: 1)
Ignored in current check: 8 (Игнорировано в текущей проверке: 8).
Кнопка Settings (Параметры), расположенная в нижней части окна Check Standards (Нормоконтроль) (см. Рисунок 5.31), открывает окно CAD Standards Settings (Параметры стандартов) (Рисунок 5.33).
