Режим редактирования вершин полилинии

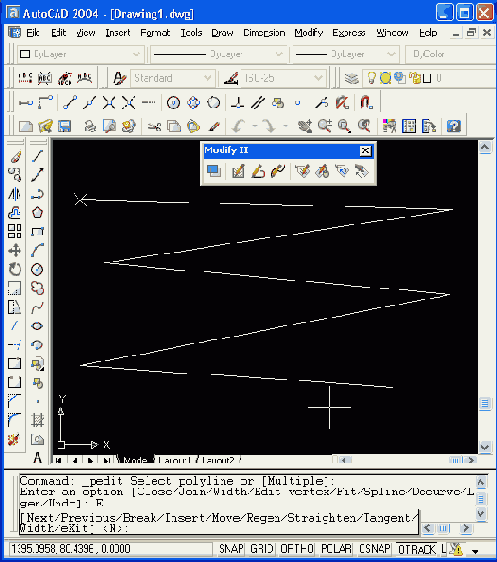

Рисунок 3.49. Режим редактирования вершин полилинии


В данном режиме доступны такие опции:

  • Next (След) — перейти на следующую вершину;
  • Previous (Пред) — перейти на предыдущую вершину;
  • Break (РАзорвать) — разорвать полилинию, начиная с текущей вершины;
  • Insert (ВСтавить) — вставить новую вершину после текущей;
  • Move (ПЕренести) — перенести текущую вершину на новое место;
  • Regen (РЕген) — регенерировать (перерисовать) полилинию с текущими установками;
  • Straighten (ВЫпрямить) — выпрямить полилинию на участке, начиная с текущей вершины (удаление соседних вершин);
  • Tangent (Касательная) — задать направление касательной к текущей вершине для будущей операции Fit (СГладить);
  • Width (Ширина) — задать ширину полилинии на участке, начинающемся в текущей вершине;
  • eXit (выХод) — выход из режима редактирования вершин и возврат к запросу: Enter an option [Close/Join/Width/Edil vertex/Fit/Spline/Decurve/Ltype gen/Undo]: (Задайте опцию [Замкнуть/Добавить/Ширина/Вершина/СГладить/СПлайн/ Убрать сглаживание/Типлин/Отменить]:).

Опции Next (След) и Previous (Пред) дают возможность перемещаться между вершинами полилинии, чтобы добраться до той вершины, которую надо редактировать.
Опция Break (РАзорвать) предназначена для разрыва полилинии. Начало разрыва — в текущей вершине, а окончание разрыва нужно указать в ответ на запрос:
Enter an option [Next/Previous/Go/eXit] <N>: (Задайте опцию [След/Пред/Выполнить/выХод] <С>:)
Если разрыв нужно выполнить в текущей вершине (после этого полилиния разделится на две полилинии, имеющие общую точку в месте разрыва), то следует воспользоваться опцией Go (Выполнить). При этом все сегменты исходной полилинии сохраняются, оказываясь в составе одной из двух новых полилиний.
Если разрыв нужно начать в текущей вершине, а закончить в другой, расположенной дальше или ближе текущей (и тем самым в результате разрыва удалить участки между текущей и другой вершиной), то необходимо в режиме Break (Разорвать) сначала с помощью опций Next (След) и Previous (Пред) перейти на ту вершину, в которой разрыв будет закончен, и затем только воспользоваться опцией Go (Выполнить). Если режим редактирования вершин больше не нужен, то выйти из него с помощью опции eXit (выХод).
На Рисунок 3.50 в левой части изображена полилиния до разрыва, а в правой части — после разрыва, с удалением одного сегмента.
