Определяющие точки сплайна

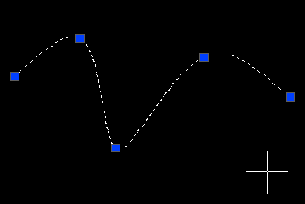

Рисунок 3.72. Определяющие точки сплайна


Опции данного уровня имеют следующее назначение:

  • Add (Добавить) — добавляет новую определяющую точку к сплайну;
  • Close (Замкнуть) — замыкает сплайн;
  • Delete (Удалить) — удаляет некоторые определяющие точки и пересчитывает сплайн по оставшимся определяющим точкам;
  • Move (Перенести) — перемещает определяющие точки;
  • Purge (Очистить) — удаляет информацию об определяющих точках сплайна, после чего они становятся недоступными;
  • Tangents (Касательные) — изменяет начальное и конечное граничные условия сплайна;
  • toLerance (ДОПуск) — изменяет допуск, задающий возможное отклонение сплайна от определяющих точек;
  • eXit (выХод) — выходит из режима редактирования определяющих точек.

Опция Add (Добавить) позволяет добавить определяющую точку к сплайну и выдает запрос:
Specify control point <exit>: (Управляющая точка <выход>:)
Укажите определяющую точку, после которой вы хотите добавить новую точку. Система AutoCAD отмечает ту точку, которую вы укажете, и следующую за ней (Рисунок 3.73). На экране эти точки будут красного цвета.
