ОСНОВЫ РАБОТЫ С АВТОКАДОМ
1. Что такое Автокад?
Новые системы плодят новые проблемы.
Из законов Мэрфи
Автокад - универсальная система автоматизированного проектирования (САПР) фирмы Autodesk (США), завоевавшая наибольшую популярность во всем мире - 76% пользователей работают в Автокаде. Навыки работы с Автокадом необходимы для каждого инженера, поскольку именно эта система используется на большинстве российских предприятий.
Существует ряд версий Автокада под DOS и Windows, а также национальные (русские, французские, немецкие...) подверсии. Мы будем изучать "русский" Автокад 10-й версии (1989), обладающий широкими возможностями и принципиально не отличающийся от последующих версий. Компания Autodesk объявила 10-ю версия общественной собственностью, т.е. Автокад 10 можно копировать без нарушения законодательства об охране авторских прав.
 |

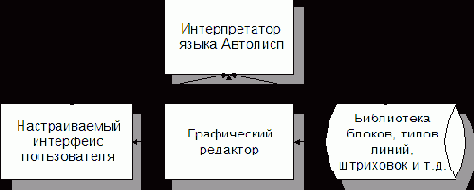

На рисунке 1 изображена структура САПР Автокад.
Рисунок 1 - Структура САПР Автокад 10.
Следует ясно понимать, что отрисовка чертежей при помощи графического редактора - важный, но не основной режим работы Автокада. Он применяется при разработке принципиально новых изделий и не дает больших преимуществ в производительности труда по сравнению с традиционным черчением на бумаге, хотя автоматизация простановки размеров, штрихования, копирования элементов чертежа, отрисовки рамки и основной надписи заметно облегчает работу.. Рост производительности в 15..20 раз обеспечивается созданием на базе Автокада специализированных
САПР при помощи встроенного языка программирования Автолисп.
Автокад (а также CorelDRAW, Visio и др.) относится к программам векторной графики: изображение хранится как набор координат базовых точек, задающих положения отрезков и дуг. Существует еще и растровая графика (Adobe Photoshop, Paint), когда изображение разбивается на множество точек-пикселов и запоминается цвет каждого пиксела. Векторную графику, в отличие от растровой, можно масштабировать без потери качества и легко изменять. Поэтому во всех САПР применяется только векторная графика. Кроме того, при необходимости векторное изображение без проблем переводится в растровое, а вот обратный переход фактически невозможен.
