Настройка размерных стилей.


Простановка линейных размеров для контура

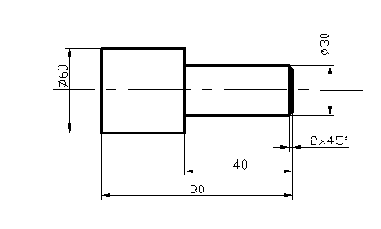

Рисунок 12. Простановка линейных размеров.

Выбираем из падающего меню Размеры или кнопок панели инструментов «Размеры»

         Первая команда Dimension/Linear(Размер/Линейный)

Кнопка команды.

Результат: возникло сообщение «Определите начало первой выносимой линии размера» или «Select object». Сейчас возможны два варианта действий. В первом нужно указать точки, между которыми проставляем размер; во втором варианте требуется указать элемент, для него система сама выделит характерный размер – расстояние между концами отрезка, радиус или диаметр дуги или круга.

Рассмотри второй вариант:

·

нажать клавишу Enter  или правую кнопку мыши

·         указать прицелом отрезок контура длиной 40 мм

Результат: На экране отслеживается размер, в командной строке выведен перечень опций

·         задать опцию Text (ввести t)

      Результат:  возникло сообщение «Текст размера  <40.00>», которым система просит указать размерное число и одновременно показывает вам его значение.

Сейчас вновь возможны 2-а варианта действий:

1)      можно принять подсказку, правой кнопкой мыши, - текст в угловых скобках будет проставлен в качестве размерного числа.

2)      Можно задать любое другое значение, введя его с клавиатуры.

Если принята подсказка, то форматируется так называемый «ассоциативный» размер, размерное число которого изменится при масштабировании вместе с изображением или при редактировании размера. Если число введено с клавиатуры, оно остается неизменным при изменениях объекта (увеличении или уменьшении). В основном будем применять второй вариант, т. е.  посмотрим подсказку, но введем нужное число.

В частности, при этом, можно скомпенсировать неточности построений.

3)      Введем нужное число (например, 40).

4)      Перемещая курсор, задать щелчком нужное положение размерной линии.
