Настройка размерных параметров.

К размерным параметрам относятся величины стрелок, размещение, шрифт размерного числа и др. Эти параметры должны соответствовать действующим стандартам: ГОСТ 2.307 – 68. Различные варианты простановки размеров требуют настройки и корректировки размерных параметров.

Возникло диалоговое окно, «путешествую» по которому, можно найти настройки всех размерных параметров.

Вид вызванного из главного меню пункта формат

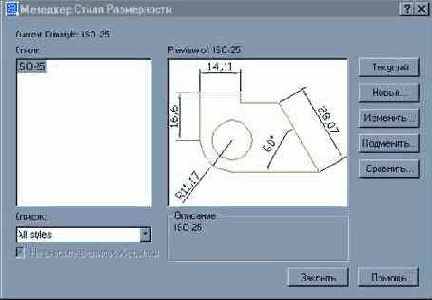

Рисунок 8. Окно стиля размерности

Пусть, например, высота размерного шрифта (она по умолчанию 2,5 мм), стрелок и переход выносных линий за размерные оказались меньше требуемых значений в два раза. Эти параметры можно изменить одной корректировкой в диалоговом окне размерного стиля. Для этого необходимо выполнить следующие шаги:

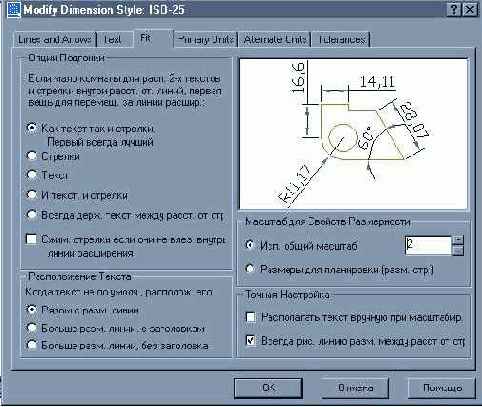

§ Modify (Изменить)/Fit (Расположение/Размещение)/Use Overall Scale of (Общий линейный масштаб/масштаб размерных элементов )/2

§ Ok – покинуть окно Fit/ указать Set Current (сделать текущим)/Закрыть.

Рисунок 9. Изменение размерных стилей

Внесенные корректировки будут учтены при простановке новых размеров. Для внесения их в ранее проставленные размеры выполнить редактирование размеров.

Можно так же вносить изменения в размерный стиль, настраивая его:

1. форма и размер стрелок

2. расположение текста, его высота, цвет

3. размещение размерного числа, отступ от размерной линии

4. точность единиц измерения (сколько цифр после запятой)

5. масштаб измерения (закладка : Основные единицы)

Если перед простановкой размеров осуществлено масштабирование чертежа, то при простановке размеров это нужно учесть, чтобы размерное число было действительным.

В диалоговом окне:

См. рис. на странице ниже:

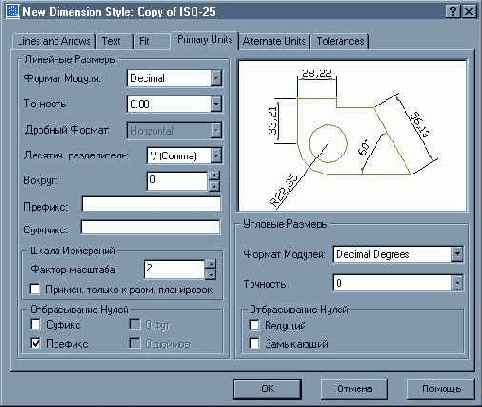

Рисунок 10. Новый размерный стиль.

Например: Длина детали 200 мм, она не помещается на формате А4, после применения операции Масштаб к 0,5 деталь уменьшится в 2-а раза.
