Лекции по AutoCAD. Редактирование, настройка программы, размеры


Команды общего редактирования.


Кнопка ERASE

Команды стереть – стирает с экрана выбранные объекты и удаляет их из рисунка.

Можно использовать «ручки».

1.      выделить «ручками» объект или мышью, и нажать на клавишу Delete.



Кнопка команды копировать

(COPY).

1.      выделить объект для копирования.

2.      указать базовую точку или перемещение, или несколько на объекте.

3.      вторую точку перемещения или считать перемещением первую точку.

В результате образуется копия выбранных объектов, которая смещена относительно оригинала на заданный вектор.

4.   если вместо указания 2ой точки перемещения нажать на Enter, то координаты введенной первой точки становятся координатами перемещения. Этот вариант используется, когда сдвиг объекта заранее известен.

Например: 2ая окружность копируется по координатам x, y (50, -20)

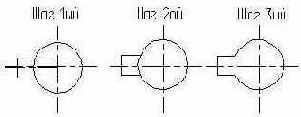

Рисунок 1. Использование функции Copy



На запрос первой точки: 50, -20, на запрос второй точки нажать Enter.

Опция Несколько (Multiple) выполняет многократное копирование выбранных объектов (векторы копирования имеют одну и ту же первую точку, но различные вторые точки).



Копка команды Зеркало (Mirror) – позволяет отображать симметричные элементы         относительно оси.

Рисунок 2. Использование функции Mirror

1.      выделит объекты отображения (секущей рамкой или левой кнопкой мыши),  и нажать Enter

2.      указать первую точку на оси отражения (использовать привязку) левой кнопкой мыши

3.      указать вторую точку на оси отражения левой кнопкой мыши.

4.      нажать клавишу Enter или правую кнопку мыши (это соответствует ответу «Да»- не удалять объекты оригинала)

Кнопка команды Перенести (MOVE) – позволяет переместить выбранные объекты параллельно вектору, заданному двумя точками.

1.      выделить объект параллельно вектору, заданному двумя точками
