Лекции по AutoCAD. Редактирование, настройка программы, размеры




Диаметр и радиус окружности.


  • Dimension Þ

    Diameter Þ указать окружность Þ

    t – в ответ на предложение системы о величине размера ввести %%с40 – здесь %%с является кодировкой знака диаметр Æ [Æ40]

  • указать положение размерной линии (Подобным образом можно поставить размер радиуса дуги)
  • завершить простановку размеров детали.

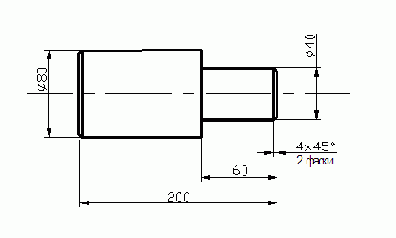

  • Рисунок 13.  Пример простановки диаметров.
