Интегральные микросхемы для аппаратуры магнитной записи
Он содержит один транзистор VT1
Он содержит один транзистор VT1 (VT2), включенный по схеме с ОЭ с резистивной нагрузкой. Отрицательная обратная связь (ООС) по постоянному току, которой охвачены транзисторы VT1 (VT2) и VT9 (VT10) через резисторы RJ, R5 (R2, R6), стабилизирует электрический режим входного каскада. Коэффициент усиления каскада около 30.
Для уменьшения уровня шумов в микросхеме предпринят ряд специальных мер, в частности: коллекторный ток транзистора VT1 (VT2) задан на уровне 50 . 60 мкА, его статический коэффициент тока базы не менее 150, эмиттер диаметром 100 мкм имеет круглую форму, переход эмиттер-база перекрыт алюминиевой шиной эмиттера, выводы базы выполнены с двух сторон эмиттера.
В каскаде основного усилителя работают транзисторы VT9, VT13, VT15 (VT10, VT14, VT16). Его коэффициент передачи около 400. Снижение уровня собственных шумов этого каскада достигнуто уменьшением коллекторного гока транзистора VT9 (VTI0) до 30 мкА и увеличением площади его эмиттера
На выходе усилителя включен эмиттерный повторитель с динамической нагрузкой — транзисторы VT19, VT20 (VТ22, VT21) — и защита от короткого замыкания по выходу на транзисторе VT17 (VT18).
Стабилизируют режим входного каскада усилителя диоды VD1 — VD4 {VD5 — VD8) и транзисторы VT5, VT11, VT13 (VT8, VT12, VT14). Транзистор VT16 (VT17) служит для предотвращения насыщения транзистора VT9 (VT10) в момент подачи напряжения питания.

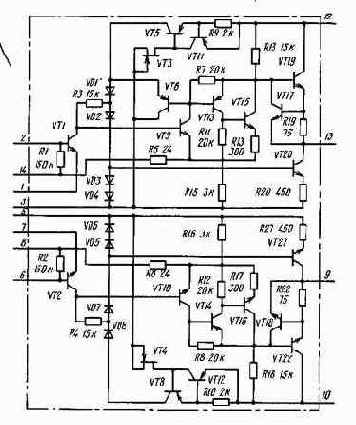

Рис. 8. Принципиальная схема двухканального предварительного усилителя воспроизведения К157УЛ1А (К157УЛ1Б)
Амплитудно-частотная характеристика (АЧХ) усилителя определяется внешней цепью ООС по току, включаемой между выходом усилителя и эмиттером транзистора VT1 (VT2), а коэффициент усиления — сопротивлением внешнего резистора, включаемого между выводами 1 (7) и 3 (5). Для устранения ООС по переменному току в каскаде входного усилителя и получения максимального усиления в каскаде основного усиления между выводами 14 (8) и 3 (5) подключают конденсатор большой емкости. Для устойчивой работы усилителя с магнитной головкой на входе между выводами 2 (6) и 3 (5) необходимо включить конденсатор.Его емкость определяется индуктивностью магнитной головки и требуемой формой АЧХ.
