Страница Select Image Type окна

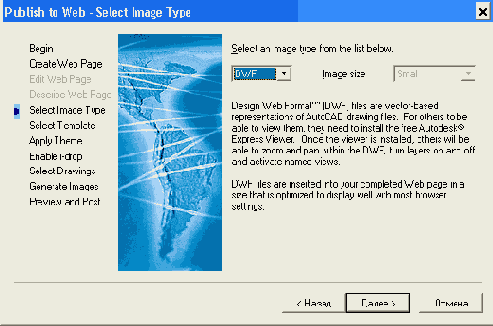

Рис. П3.4. Страница Select Image Type окна Publish to Web

В первом из раскрывающихся списков необходимо выбрать формат, в котором вы хотите разместить свой рисунок: DWF, JPEG или PNG (формат PNG используется для формирования растровых образцов рисунков AutoCAD). Для двух последних форматов (JPEG и PNG) становится доступным и второй список — Image size (Размер изображения), в котором следует выбрать строку, управляющую размером (и, значит, степенью сжатия): Small (Маленький), Medium (Средний), Large (Большой), Extra Large (Сверхбольшой).

Очередное окно — Select Template (Выбор шаблона) (рис. П3.5) задает форму Web-страницы.

Пользователю предлагаются четыре варианта шаблона:

  •  Array of Thumbnails (Массив образцов);


  •  Array plus Summary (Массив образцов с пояснениями);


  •  List of Drawings (Список рисунков);


  •  List plus Summary (Список рисунков с пояснениями).


  • Внешний вид всех вариантов шаблона приведен на рис. П3.6.

    После указания варианта шаблона пользователь попадает в окно выбора темы (рис. П3.7).

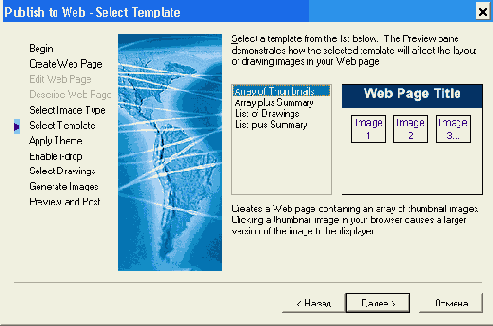

    Рис. П3.5. Страница Select Template окна Publish to Web





    Рис. П3.6. Шаблоны Web-страницы

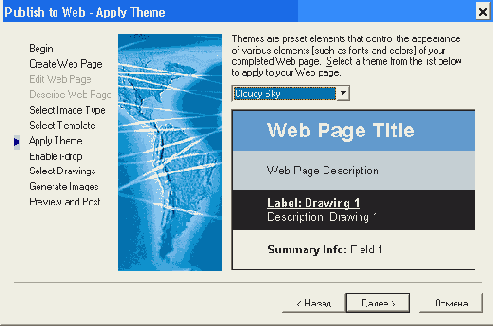

    Рис. П3.7. Страница Apply Theme окна Publish to Web

    Под темой (theme) в данном окне подразумевается цветовое и шрифтовое оформление. Пользователю доступны следующие темы:

  •  Autumn Field (Осеннее поле);


  •  Classic (Классика);


  •  Cloudy Sky (Облачное небо);


  •  Dusky Maize (Темная кукуруза);


  •  Ocean Waves (Океанские волны);


  •  Rainy Day (Дождливый день);


  •  Supper Club (Вечерний клуб).


  • Далее идет страница Enable i-drop (Разрешить загрузку) (рис. П3.8).

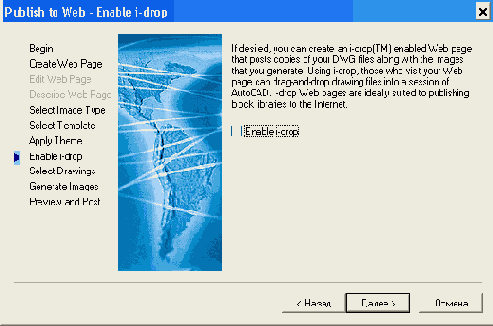

    Рис. П3.8. Страница Enable i-drop окна Publish to Web

    Если вы установите в этом окне флажок Enable i-drop (Разрешить загрузку), то на вашу Web-страницу вместе с растровыми образцами будут помешены DWG-файлы, которые любой посетитель сайта сможет загрузить в свой сеанс работы AutoCAD простым перетаскиванием.

    Страница Select Drawings (Выбор рисунков) (рис. П3.9) имеет область Image settings (Параметры рисунков), которая позволяет выбрать файл (раскрывающийся список Drawing (Рисунок)), указать имя нужной вкладки (раскрывающийся список Layout (Вкладка)), задать метку изображения (поле Label (Метка)) и комментарий (поле Description (Описание)). Метки выбранных рисунков помещаются в результирующий список (область Image list (Список изображений)) с помощью кнопки Add (Добавить). Для редактирования списка могут применяться кнопки Update (Изменить), Remove (Удалить), Move Up (Вверх), Move Down (Вниз).
