11.2.2. Настройка экрана


Вкладка Display (Экран) (рис. 11.7) выполняет настройку экрана AutoCAD в пространствах модели и листа. Чаще всего пользователи вносят изменения в область Window Elements (Элементы окна), в котором находятся два флажка:

  •  Display scroll bars in drawing window (Полосы прокрутки) — отображать полосы прокрутки графического экрана;
  •  Display screen menu (Экранное меню) — отображать экранное меню.
  • В области Window Elements (Элементы окна) расположены также две кнопки управления цветом и шрифтами:

  •  Colors (Цвета) — вызывает диалоговое окно цветовой настройки элементов всех рабочих зон экрана AutoCAD;
  •  Fonts (Шрифты) — вызывает окно настройки шрифтов.
  • При установленном флажке Display screen menu (Экранное меню) в правой части графического экрана выводится экранное меню (рис. 11.8).

    Экранное меню — это еще один вид меню, который был основным в первых версиях AutoCAD, работающих под управлением MS DOS. Экранное меню имеет иерархическую структуру (верхний уровень, первый, второй и т. д.).

    Зона экранного меню разделена на боксы (ячейки). В каждом из них находится наименование пункта, который либо вызывает команду AutoCAD, либо вызывает экранное меню другого уровня. На рис. 11.8 показано экранное меню верхнего уровня, в котором видны наименования экранных меню первого уровня: FILE (ФАЙЛ), EDIT (ПРАВКА), VIEW1 (ВИД1), VIEW2 (ВИД2) и т. д. Наименования почти полностью повторяют имена падающих меню. Щелчок левой кнопки мыши по боксу с именем меню меняет экранное меню верхнего уровня на соответствующее меню первого уровня.

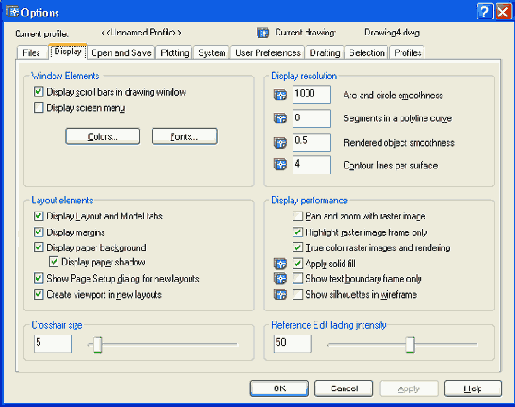

    Рис. 11.7. Диалоговое окно Options, вкладка Display


    Рис.11.8. Экранное меню верхнего уровня

    В каждом боксе этого меню видны наименования пунктов, которые практически идентичны именам команд, вызываемых щелчком по этому пункту. Два нижних пункта - ASSIST (СРЕДСТВА) "и LAST (ПРЕДМЕНЮ) (условное имя предыдущего экранного меню) — вызывают другие экранные меню (на рис. П.8 они не показаны).

    В экранном меню любого уровня щелчок по верхней строке, в которой написано AutoCAD, вызывает экранное меню верхнего уровня. Экранные меню являются несколько устаревшим элементом пользовательского интерфейса и поддерживаются разработчиками системы AutoCAD для тех пользователей, которые до этого работали со всеми предыдущими версиями.
