создаются отдельные слои для видимых


При ответе Yes (Да) создаются отдельные слои для видимых и невидимых линий (например, PV-7A для видимых линий и РН-7А для невидимых, где 7А — это метка, или внутренний номер, объекта, которую можно узнать с помощью команды LIST (СПИСОК)). Обычный ответ — Yes (Да). Далее:

Project profile lines onto a plane? [Yes/No] <Y>: (Проецировать линии профиля на плоскость?[Да/Нет] <Д>:)

В этот момент разница между ответами Yes (Да) и No (Нет) заключается в том, что в первом случае создается двумерная проекция профиля объекта на плоскость вида, а во втором — линии профиля остаются трехмерными (оба случая дадут в видовом экране чертежа аналогичное изображение). Следующий запрос:

Delete tangential edges? [Yes/No] < Y>: (Удалить касательные ребра'.'[Да/'Нет/ <Д>:)

При ответе Yes (Да) удаляются лишние касательные ребра, образующиеся на криволинейных участках.

На рис. 10.29 приведен результат работы команды SOLPROFILE (Т-ПРОФИЛЬ). Для наглядности заморожены слои с невидимыми линиями и отключен слой границ видовых экранов.

Упомянем еще одну команду — MVSETUP (ФОРМАТЛ), вводимую только с клавиатуры. Эта команда тоже позволяет создавать в листе видовые экраны с выравниванием. Аналогичные операции выполняет мастер создания новых листов, рассмотренный в следующем разд.

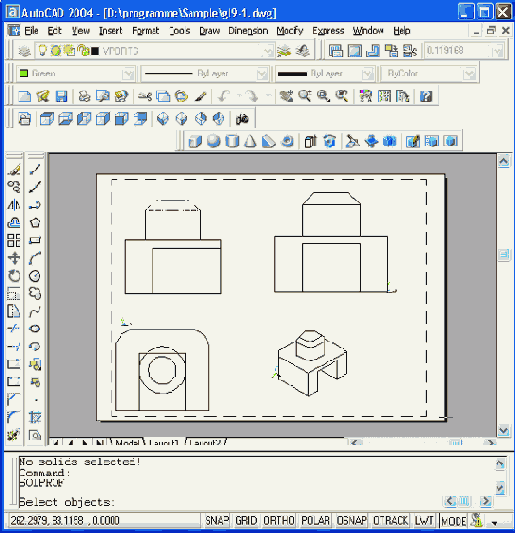

Рис. 10.29. Удаление скрытых линий и касательных ребер с помощью команды SOLPROFILE
