После этого система AutoCAD на указанных экранах вместо существующих линий объектов модели создает видимые и невидимые линии, которые являются копиями существующих линий объектов и которые разносятся по слоям, соответствующим именам видов, сформированных командой SOLV1EW (Т-ВИД) (например, на слой Сверху-VIS помещаются видимые линии вида Сверху, на слой Сверху-HID — невидимые линии вида Сверху). При этом сечения штрихуются. По умолчанию слои невидимых линий замораживаются. На рис. 10.28 показан результат обработки трех видовых экранов, изображенных на рис. 10.24, с помощью команды SOLDRAW (Т-РИСОВАНИЕ).

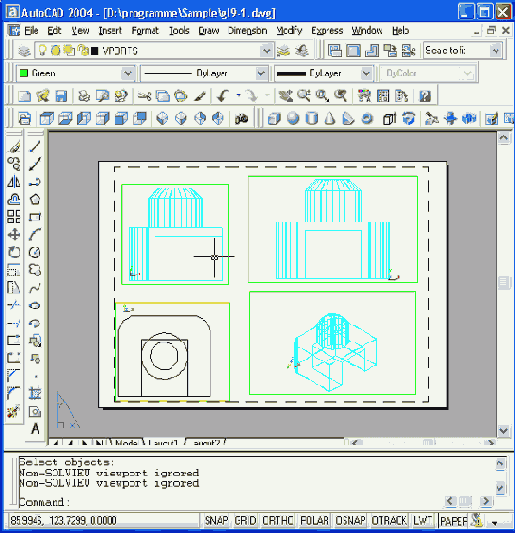

Рис. 10.28. Результат обработки трех видовых экранов командой SOLDRAW
На трех видах, созданных командой SOLVIEW (Т-ВИД), рассчитаны невидимые линии и удалены лишние образующие на лекальных участках поверхностей тела. Для правильного отображения невидимых линий необходимо либо заморозить слои, заканчивающиеся на HID, либо этим слоям дать по умолчанию тип линии DASHED. На рис. 10.28 на виде сверху невидимые линии показаны штриховой линией.
Четвертый вид (изометрический) не создавался командой SOLVIEW (Т-ВИД), поэтому не мог обрабатываться командой SOLDRAW (T-РИСОВАНИЕ).
Для обработки последнего вида можно воспользоваться командой SOLPROF1LE (Т-ПРОФИЛЬ), которой соответствуют кнопка
Команда SOLPROFILE (Т-ПРОФИЛЬ) работает с любыми видовыми экранами (в том числе и с построенными командой SOLVIEW (Т-ВИД)). Она предназначена для создания профилей трехмерных тел и разделения линий вида на видимые и невидимые. Для выполнения команды нужно в пространстве листа перейти в режим MODEL (МОДЕЛЬ) и активизировать нужный видовой экран. Сначала команда запрашивает объекты модели, которые нужно обработать, а затем выдается запрос:
Display hidden profile lines on separate layer? [Yes/No] <Y>: (Изображать скрытые линии профиля на отдельном слое? [Да/Нет/ <Д>:)
