Указание направления взгляда для связанного

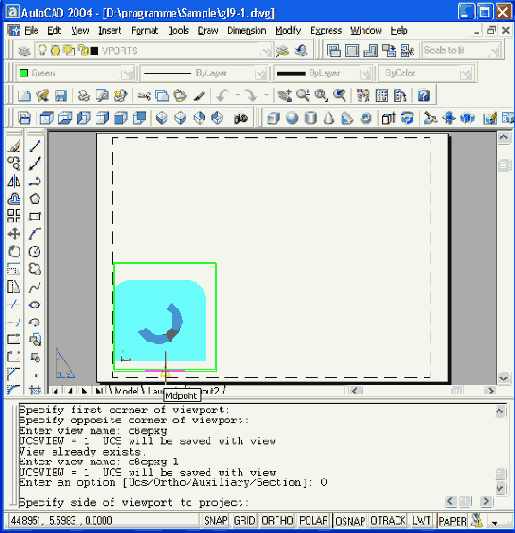

Рис. 10.22. Указание направления взгляда для связанного вида
Далее с помощью опции Ortho (Орто) команды SOLVIEW (Т-ВИД) в правой верхней четверти листа построим третий видовой экран, задав имя вида Справа. Для полноты картины с помощью команд —VPORTS (—ВЭКРАНЫ) или MVIEW (СВИД) можно в правом нижнем углу построить еще один видовой экран и установить в нем изометрический вид. Получим чертеж с четырьмя проекциями, три из которых полностью согласованы между собой (рис. 10.24).
Созданные командой SOLVIEW (Т-ВИД) видовые экраны обладают особыми свойствами. Имена расположенных в них видов связаны с именами автоматически сгенерированных слоев, которые можно увидеть, вызвав окно Layer Properties Manager (Диспетчер свойств слоев) (рис. 10.25).
На рис. 10.25 видно, что создан слой VPORTS. На этом слое размещены контуры видовых экранов (его можно отключить, если контуры должны стать невидимыми). По имени каждого из трех видов (Сверху, Спереди, Справа), которые мы задавали, образовалась тройка слоев с окончаниями: DIM, HID и VIS. Эти слои имеют специальное предназначение: слои с окончанием DIM должны хранить размерные примитивы соответствующего вида, слои с окончанием VIS — видимые линии вида, а слои с окончанием HID — невидимые линии вида. Управление видимыми и невидимыми линиями осуществляется с помощью рассматриваемой далее команды SOLDRAW (Т-РИСОВАНИЕ).

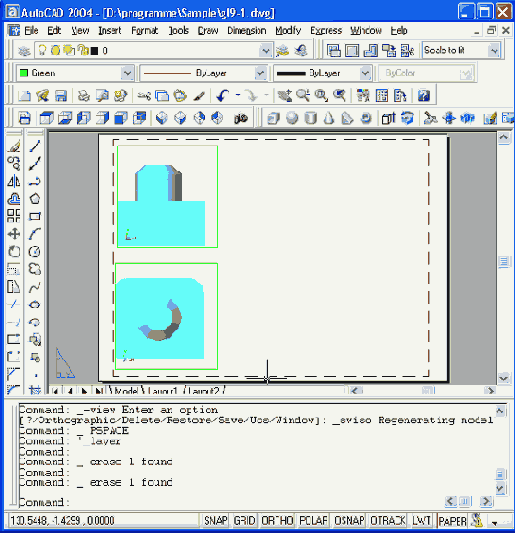

Рис. 10.23. Построение видового экрана с сохранением проекционной связи

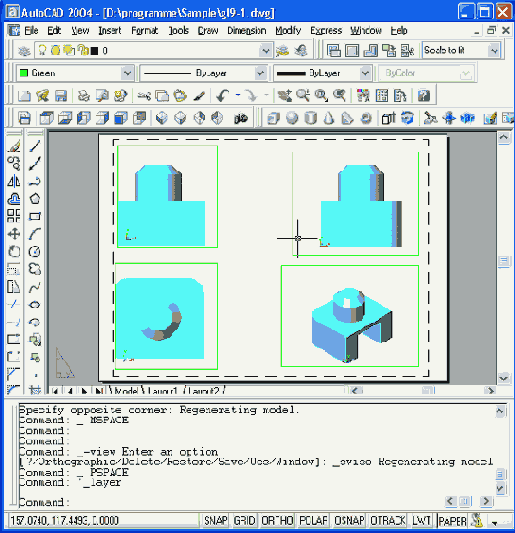

Рис. 10.24. Построение нескольких видовых экранов с сохранением проекционной связи

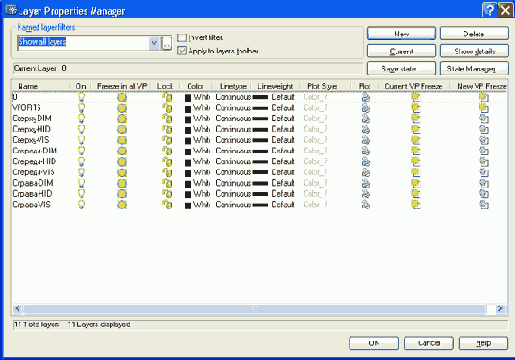

Рис. 10.25. Слои, создаваемые командой SOLVIEW
Опция Auxiliary (Дополнительный) команды SOLVIEW (Т-ВИД) позволяет создать видовой экран с неортогональным видом, для чего нужно двумя точками указать положение его плоскости (она перпендикулярна плоскости уже имеющегося вида). При выборе этой опции система просит указать на основном виде первую из двух точек, которыми будет задана плоскость дополнительного вида:
Specify first point of inclined plane: (Первая точка наклонной плоскости:)
