10.3. Оформление видовых экранов - часть 3


Однако если вы заморозили слой в целом с помощью значка

или выключили его с помощью значка
, то объекты слоя будут невидимыми и в пространстве модели, и во всех видовых экранах пространства листа, независимо от состояния размороженное™ слоя относительно активного видового экрана.

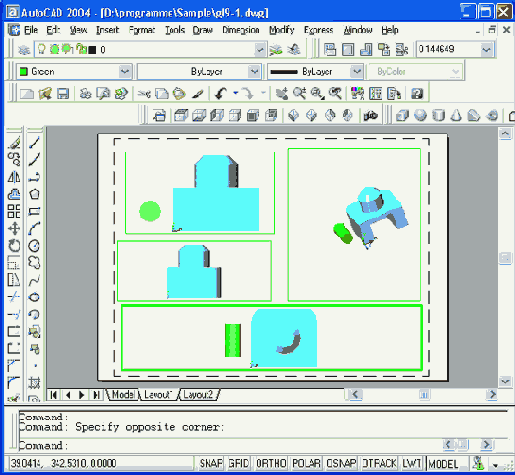

Рис. 10.11. Замораживание слоя модели в выбранных видовых экранах

Описанный только что способ раньше был единственным методом, позволявшим показывать размер только на одном виде. Чтобы пользоваться функциями объектной привязки, приходилось проставлять размеры в пространстве модели, а это приводило к проблеме появления размерных примитивов во всех видовых экранах. Тогда размер переносился на свой слой, а слой замораживался в лишних видовых экранах.

В данной версии системы AutoCAD указанная проблема простановки размеров не существует. Вы можете, находясь в пространстве листа в режиме PAPER (ЛИСТ), наносить размеры и при этом пользоваться объектной привязкой к примитивам модели. На рис. 10.12 показан пример простановки размеров в пространстве листа, но с применением объектной привязки к объекту пространства модели.

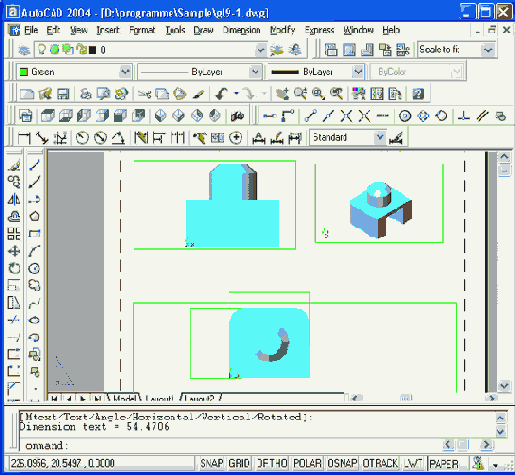

Рис. 10.12. Простановка размеров в пространстве листа с привязкой к объектам модели

Замечание

Проставлять размеры следует уже после того, как установлен масштаб вида. Если изменить масштаб вида, то произойдет отрыв размеров от объекта. Кроме того, в размерных текстах следует учитывать масштаб видового экрана. Об управлении масштабом см. разд. 10.4. В предыдущей версии системы AutoCAD приходилось выполнять специальную операцию учета масштаба видового экрана в значениях проставляемых размеров. На рис. 10.12 видно, что в данной версии эта проблема снята.

Для того чтобы рамки видовых экранов были не видны, их нужно перенести на отключенный слой, при этом внутренность видовых экранов останется видимой (рис. 10.13).

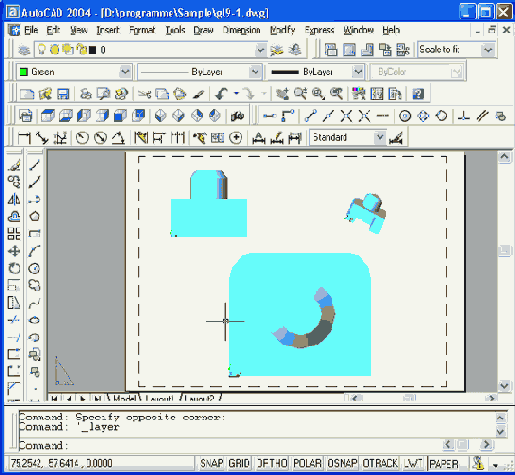

Рис. 10.13. Замораживание границ видовых экранов

Еще один прием для удаления рамок видовых экранов из печатного документа — перед выводом сделать слой рамок экранов непечатаемым, изменив значение характеристики слоя Plot (Печать) на

.

Подробнее об управлении видимостью границы подрезанного видового экрана см. в разд. 10.5.
