10.3. Оформление видовых экранов - часть 2


Новые характеристики слоев следующие:

  •  Current VP Freeze (Замороженный на текущем ВЭ) — указывает состояние замораживания относительно текущего видового экрана (заморожен или разморожен);
  •  New VP Freeze (Замороженный на новых ВЭ) — указывает состояние замораживания относительно будущих новых видовых экранов (будет заморожен или разморожен).

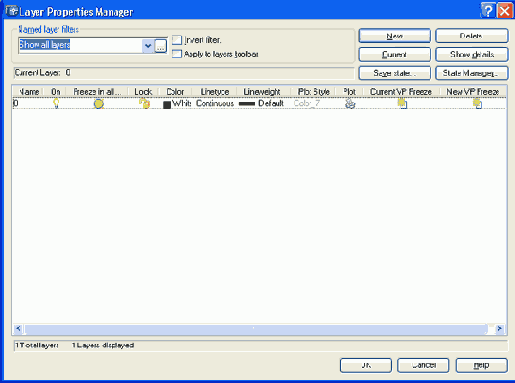

  • Рис. 10.10. Диалоговое окно Layer Properties Manager со свойствами, относящимися к видовым экранам

    Для каждого слоя в столбце Current VP Freeze (Замороженный на текущем ВЭ) может находиться одна из двух пиктограмм:

    — разморожен в активном видовом экране и
    — заморожен в активном видовом экране.

    Первая из этих пиктограмм означает, что объекты данного слоя будут видимыми в текущем видовом экране, а вторая — что невидимы. Поэтому для каждого слоя нужно решить, в каких видовых экранах он будет виден, а в каких нет. Щелчок по пиктограмме меняет состояние слоя на противоположное.

    Если внимательнее посмотреть на раскрывающийся список слоев в панели Layers (Слои) (см. рис. 10.9), то можно увидеть, что значок

    присутствует и в списке со значками других свойств. Поэтому список панели Layers (Слои) используется для ускорения процесса замораживания или размораживания слоя в активном видовом экране.

    Аналогичное свойство замораживания можно зарезервировать слою для всех новых видовых экранов пространства листа, которые будут создаваться. В столбце New VP Freeze (Замороженный на новых ВЭ) тоже может находиться одна из двух пиктограмм:

    — разморожен в новых видовых экранах и
    — заморожен в новых видовых экранах.

    Таким образом, если вам нужно, чтобы какой-то объект был виден только в данном видовом экране и не виден в других экранах, то перенесите этот объект в пространстве модели на свой персональный слой, который в пространстве листа разморозьте только в одном видовом экране и заморозьте во всех остальных. На рис. 10.11 приведен пример модели, у которой изображение дополнительного цилиндра видно только на виде спереди (верхний левый видовой экран) и на изометрическом виде (экран в правой части листа). В то же время цилиндр не виден на расположенном внизу виде сверху.
