Иллюстрированный самоучитель по AutoCAD 2004



10.2. Создание видовых экранов в листе - часть 3


  •  OFF (Откл) — отключает видимость объектов модели внутри видового экрана;
  •  Fit (ВПисать) — создает видовой экран с размерами рабочего поля листа;
  •  Shadeplot (Раскрасить) — задает возможную дополнительную обработку видового экрана при выводе на плоттер (удаление невидимых линий, раскраску или тонирование, режим каркаса);
  •  Lock (Блокировать) — включает или выключает блокировку дальнейшего изменения масштаба видового экрана;
  •  Object (ОБъект) — создает видовой экран с границей, идентичной указанному замкнутому объекту (полилинии, эллипсу, сплайну, области или окружности);
  •  Polygonal (Многоугольный) — создает видовой экран с многоугольной границей (стороны многоугольника могут быть и дуговыми сегментами);
  •  Restore (Восстановить) — создает группу плавающих видовых экранов, расположенных аналогично именованной конфигурации видовых экранов пространства модели;
  •  2 —- делит прямоугольную зону на 2 видовых экрана;
  •  3 — делит прямоугольную зону на 3 видовых экрана;
  •  4 — делит прямоугольную зону на 4 видовых экрана.

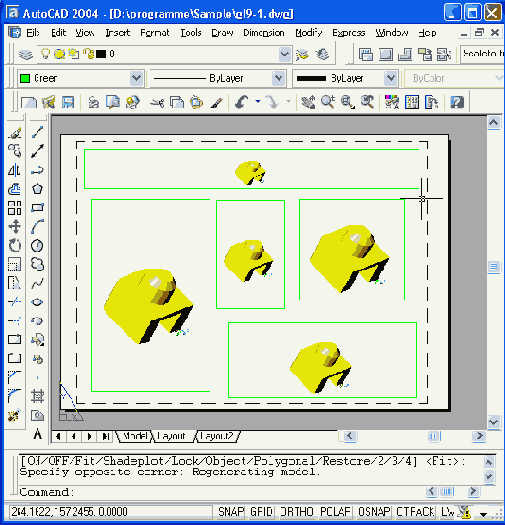

  • Рис. 10.7. Создание нескольких плавающих видовых экранов

    Дальнейшая работа с листом должна заключаться в следующем: в каждом видовом экране необходимо установить свой вид и масштаб, сделать рамки видовых экранов невидимыми или непечатаемыми, добавить в пространстве листа элементы оформления (наименования видов и сечений, надписи, рамку, штамп и т. д.) и только после этого лист можно печатать для получения твердой копии. Об управлении масштабами видового экрана, масштабировании надписей см. разд. /ft5.

    Если теперь щелкнуть по расположенной внизу кнопке режима PAPER (ЛИСТ), то надпись на ней изменится на MODEL (МОДЕЛЬ). Кроме того, один видовой экран будет обведен жирной линией, а устройство указания внутри него будет иметь форму перекрестия, как в пространстве модели (рис. 10.8). Аналогичного эффекта можно добиться, если в режиме PAPER (ЛИСТ) дважды щелкнуть левой кнопкой мыши внутри одного видового экрана.
