в ответ на первый запрос
Если в ответ на первый запрос команды SOLIDEDIT (РЕДТЕЛ) вы выберите опцию Edge (Ребро), то перейдете в режим редактирования ребер:
Enter an edge editing option [Copy/coLor/Undo/eXit] <eXit>:
(Задайте опцию редактирования ребра [Копировать/Цвет/Отменить/выХод] <выХод>:)
В этот момент вам доступны опции копирования ребра (в качестве нового отрезка, дуги, окружности, эллипса или сплайна) или изменения цвета ребра.
Если в начале работы команды SOLIDEDIT (РЕДТЕЛ) выбрать опцию Body (Тело ACIS), то система запрашивает:
Enter a body editing option [Imprint/seParate solids/Shell/cLean/Check/ Undo/eXit] <eXit>:
(Задайте опцию редактирования тела [Клеймить/Разделить/о Волочка/ У простить/Проверить/Отменить/выХод] <выХод >:)
Здесь первые пять опций соответствуют операциям над телами, описанных, в целом, при перечислении последних пяти кнопок панели Solids Editing (Редактирование тел).
На рис. 9.92—9.95 проиллюстрированы результаты выполнения нескольких операций. Слева на каждом рисунке показано тело до операции, справа — после редактирования.

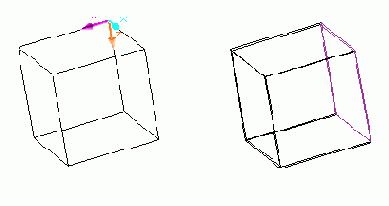

На рис. 9.92 правая боковая (более темная) грань повернута на 15° относительно нижнего ребра этой грани. Другие грани продлены.
Рис. 9.92. Поворот грани тела
На рис. 9.93 продемонстрировано смещение грани (построение параллельной поверхности). Правая боковая цилиндрическая грань смещена по нормали. Другие грани продлены до пересечения с изменившейся гранью.

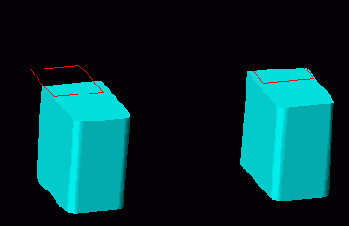

На рис. 9.94 в плоскости верхнего основания куба расположен прямоугольник. После операции клеймения три отрезка (части контура прямоугольника) добавлены в ребра, расположенные на верхней грани тела.
Рис. 9.93. Параллельное смещение грани тела
Рис. 9.94. Клеймение грани тела
На рис. 9.95 проиллюстрирована операцию построения тонкой оболочки к стенкам куба (правая боковая грань из операции исключена).
Рис. 9.95. Построение тонкой оболочки тела
