На рисунке показана также будущая траектория выдавливания. Для ее построения с помощью кнопки

панели инструментов UCS (ПСК) повернем оси на У1Г (до вертикального положения). В новой системе координат построим полилинию из трех сегментов: первый из них является прямолинейным с вершинами в точках с координатами (0,0) и (0,500), второй сегмент — дуговой, касающийся первого и заканчивающийся в точке (100,600), а третий сегмент — снова прямолинейный, касающийся дугового и заканчивающийся в точке (1000,600) (у всех точек координата (равна нулю). Вызовем команду EXTRUDE (ВЫДАВИТЬ). На запрос о выборе объектов укажите область в форме кольца. Следующий запрос:

Specify height of extrusion or [Path]: (Глубина выдавливания или [Траектория]:)

Выберите опцию Path (Траектория). Далее система выдаст запрос:

Select extrusion path: (Траектория выдавливания:)

Укажите полилинию в качестве траектории выдавливания. Результат (при выполненном раскрашивании по Гуро) приведен на рис. 9.89.

Команда INTERFERE (ВЗАИМОД) позволяет создать тело, занимающее общий объем двух или более тел. Команде соответствует кнопка

панели инструментов Solids (Тела).

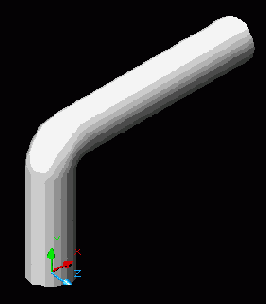

Рис. 9.89. Построение трубы с помощью выдавливания
