Иллюстрированный самоучитель по AutoCAD 2004



Фон и туман


Команда BACKGROUND (ФОН) и кнопка

панели инструментов Render (ТОнирование) служат для создания фона при тонировании и при своем выполнении открывают диалоговое окно Background (Фон) (рис. 9.63).

В этом окне нужно выбрать тип фона, установив переключатель в одно из четырех положений:

  •  Solid (Сплошной) — задает одноцветный фон (может быть и фоном AutoCAD);
  •  Gradient (Переход) — определяет переливающийся фон из двух или трех цветов;
  •  Image (Изображение) — задает фон из растрового файла;
  •  Merge (Слияние) — определяет в качестве фона содержимое видового экрана (возможно только, если в диалоговом окне Render (Тонирование) (см. рис. 9.42) в раскрывающемся списке раздела Destination (Вывод) выбран пункт Viewport (Видовой экран)); в этом случае видны и те объекты, которые при обычном тонировании исчезают.

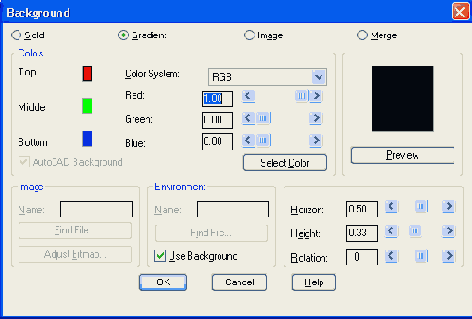

  • Рис. 9.63. Диалоговое окно Background

    На рис. 9.64 приведен пример тонирования с использованием в качестве фона файла растрового изображения.

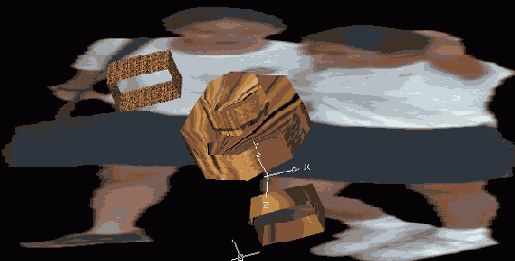

    Рис. 9.64. Тонирование с фоном

    Команда FOG (ТУМАН) и соответствующая ей кнопка

    панели инструментов Render (Тонирование) позволяют достигать эффектов тумана. Команда вызывает диалоговое окно Fog/Depth Cue (Туман/Затемнение) (рис. 9.65).


    Рис. 9.65. Диалоговое окно Fog/Depth Cue

    В этом окне, если вам необходимо тонировать с туманом, нужно установить флажок Enable Fog (Включить туман), иначе остальные поля вам будут не доступны. Настройка цвета и интенсивности тумана выполняется соответствующими кнопками диалогового окна.
