Иллюстрированный самоучитель по AutoCAD 2004




9.2.4. Настройка вида - часть 5


  •  Flat Shaded (Плоское) — грани раскрашиваются цветом, но с низкой плавностью раскраски;
  •  Gouraud Shaded (По Гуро) — грани раскрашиваются цветом; переходы граней сглаживаются с помощью оттенков; плавность раскраски в этом случае выше, чем в предыдущей опции;
  •  Flat Shaded, Edges On (Плоское, с кромками) — комбинируются опции Wireframe (Каркас) и Flat Shaded (Плоское) (при раскрашивании линии каркасов просвечивают);
  •  Gouraud Shaded, Edges On (По Гуро, с кромками) — комбинируются опции Wireframe (Каркас) и Gouraud Shaded (По Гуро).

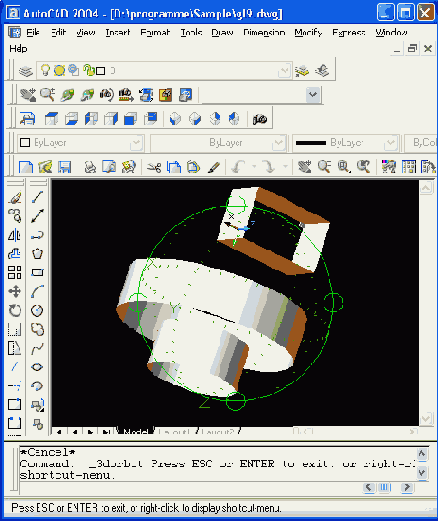

  • На рис. 9.35 приведен пример орбитального режима с раскраской.


    Рис. 9.35. Раскрашивание в орбитальном режиме

    Кнопки, аналогичные большей части пунктов контекстного меню команды 3DORBIT (3-ОРБИТА), собраны в панели инструментов 3D Orbit (ЗМ орбита) (см. рис. 9.31). Перечислим кнопки этой панели и соответствующие им команды:

    — 3DPAN (3-ПАН), панорамирование в пространстве;

    — 3DZOOM (3-ПОКАЗАТЬ), зумирование в пространстве;

    — 3DORBIT (3-ОРБИТА), возврат в режим орбиты после панорамирования или зумирования;

    — 3DCORBIT (3-ПОРБИТА), переход к постоянному вращению;

    — 3DSWIVEL (3-ШАРНИР), поворот вида;

    — 3DDISTANCE (3-РАССТ), изменение фокусного расстояния;

    — 3DCLIP (3-СЕКПЛ), регулировка положения секущих плоскостей;

    — включение или выключение режима действия передней секущей плоскости;

    — включение или выключение режима действия задней секущей плоскости.

    Последние две кнопки являются частным случаем команды DV1EW (ДВИД) (опция Clip (СЕчение)). Раскрывающийся список в правой части панели инструментов 3D Orbit (ЗМ орбита) (см. рис. 9.31) позволяет устанавливать именованные виды.

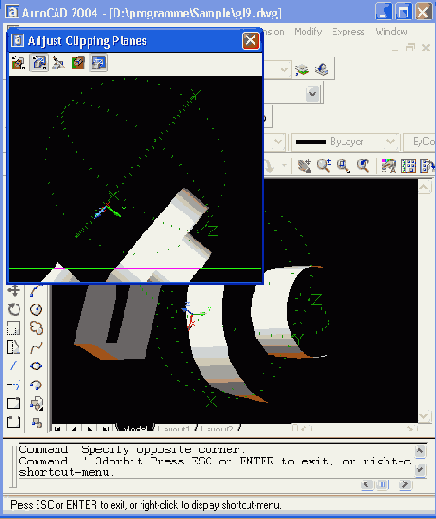

    Команда 3DCLIP (3-СЕКПЛ) вызывает окно Adjust Clipping Planes (Регулировка секущих плоскостей) (рис. 9.36) и позволяет задать положение передней и задней секущих плоскостей.


    Рис. 9.36. Окно Adjust Clipping Planes

    В данном окне отображается вид сверху (относительно текущего вида) и текущее положение секущих плоскостей указывается двумя горизонтальными линиями (черная линия, на рисунке она нижняя, соответствует передней плоскости, зеленая, на рисунке она верхняя, — задней). Линии положения плоскостей можно перемещать, "захватывая" их с помощью левой кнопки мыши. В верхней части окна расположены следующие кнопки:
