9.2.4. Настройка вида - часть 4


  •  Visual Aids (Средства визуализации) — возможны следующие опции: Compass (Компас), Grid (Сетка) и UCS Icon (Пиктограмма ПСК);
  •  Reset View (Восстановить вид) — восстановление на экране вида, предшествовавшего орбитальному режиму;
  •  Preset Views (Стандартные виды) — установка одного из шести стандартных ортогональных или четырех изометрических видов модели;
  •  Saved Views (Сохраненные виды) — выбор именованного вида (этот пункт появляется только при наличии в рисунке сохраненных именованных видов).
  • Большая часть этих опций соответствует операциям, выполняемым другими командами (например, командой DVIEW (ДВИД)) и рассмотренным выше. Остановимся на новых моментах.

    Опция Continuous Orbit (Вращение по орбите) пункта More (Другие опции) контекстного меню позволяет перевести рисунок в режим постоянного вращения (для этого движением мыши с нажатой левой кнопкой надо указать направление вращения и отпустить кнопку). Щелчок левой кнопкой останавливает постоянное вращение.

    Опции пункта Visual Aids (Средства визуализации) контекстного меню команды 3DORBIT (3-ОРБИТА) предназначены для вывода средств, облегчающих рассмотрение вида и ориентацию расположенных в нем объектов. Опция Compass (Компас) изображает точками на экране три окружности, имитирующие три основные плоскости (AY, YZи XZ). Установка опции Grid (Сетка) выводит клетчатую сетку, соответствующую сетке в зоне лимитов плоскости AT текущей ПСК. Опция UCS Icon (Пиктограмма ПСК) изображает цветную трехмерную пиктограмму системы координат: ось X имеет красный цвет, ось Y— зеленый, ocbZ— синий (или голубой). На рис. 9.34 отображены все средства визуализации одновременно.

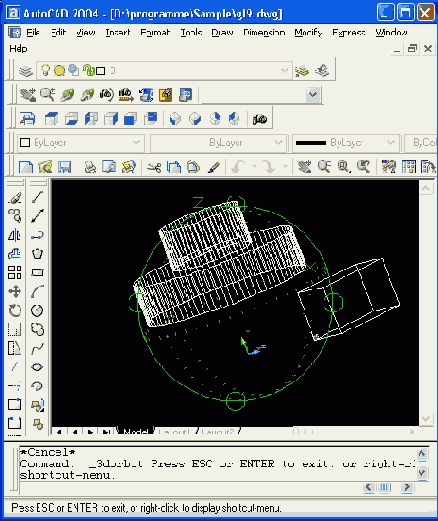

    Рис. 9.34. Средства визуализации орбитального режима

    Пункт меню Shading Modes (Раскрашивание) с помощью шести опций задает вариант раскраски объектов рисунка в процессе их вращения:

  •  Wireframe (Каркас) — объекты изображаются в виде совокупности отрезков и линий (кромок граней и тел), раскрашивание отсутствует;
  •  Hidden (Скрытие линий) — то же, что и Wireframe (Каркас), но линии невидимых задних граней не отображаются;
