Конфигурации видовых экранов

Система AutoCAD позволяет в пространстве модели создавать конфигурации из любого количества частей (неперекрывающихся видовых экранов) и каждой такой конфигурации присваивать имя, по которому такая конфигурация может быть в любое время восстановлена. Команда VPORTS (ВЭ-КРАН), которой соответствуют также кнопка

панели Viewports (Видовые экраны) (рис. 9.21) и пункт падающего меню View | Viewports | New Viewports (Вид | Видовые экраны | Новые ВЭ), создает конфигурации видовых экранов.

Рис. 9.21. Панель инструментов Viewports

Команда VPORTS (ВЭКРАН) открывает диалоговое окно Viewports (Видовые экраны) (рис. 9.22).

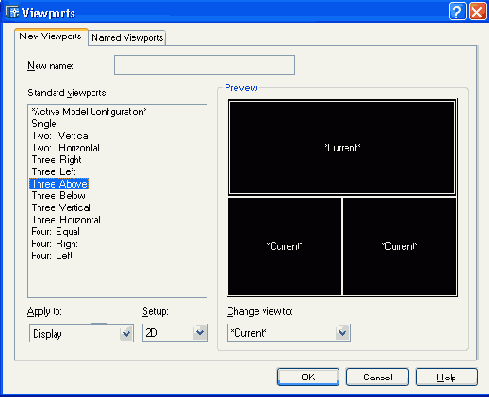

Рис. 9.22. Диалоговое окно Viewports, вкладка New Viewports

Поле New name (Новое имя) этого окна предназначено для задания имени создаваемой конфигурации видовых экранов. Вводимое имя удовлетворяет обычным ограничениям, налагаемым на имена таких символов AutoCAD, как слои, описания блоков, типы линий и др. Если имя не задать, то новая конфигурация экранов создается (графический экран делится на необходимые части), но не сохраняется (т. е. после перехода к следующей конфигурации данная конфигурация не может быть восстановлена, т. к. она не имеет имени).

В области Preview (Образец) отображается внешний вид той конфигурации (варианта деления на части), которая отмечена в списке Standard viewports (Стандартные конфигурации). В раскрывающемся списке Apply to (Применить) можно выбрать одно из двух значений, указывающих, к какой части графического экрана будет применяться операция деления на части:

Display (Ко всему экрану);

Current Viewport (К текущему ВЭкрану).

В раскрывающемся списке Setup (Режим) пользователю доступны только два значения:

2D — текущий вид (т. е. вид, установленный в активном видовом экране, который делится на части) распространяется на все новые видовые экраны;

3D — текущий вид устанавливается в одном из создаваемых видовых экранов, а в остальных система AutoCAD выбирает соответствующие ортогональные виды.
