8.3. Импорт из других форматов - часть 3

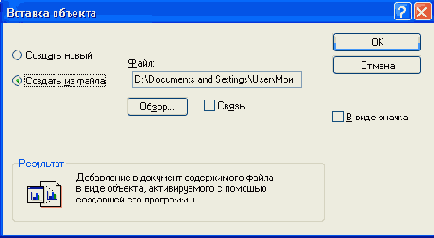

Рис. 8.16. Диалоговое окно Вставка объекта (режим Создать из файла)

В данном диалоговом окне нужно будет определить имя вставляемого файла, для чего необходимо либо в поле Файл (File) ввести полное имя вставляемого файла, либо выбрать файл с помощью кнопки Обзор (Browse), которая откроет диалоговое окно поиска файла. Установленный флажок Связь (Link) будет означать, что документ вставляется со связыванием, а сброшенный — что документ внедряется. Дальнейшие действия пользователя в этом окне аналогичны действиям в режиме Создать новый (Create New), к которому мы и возвращаемся.

В режиме Создать новый (Create New) в списке Тип объекта (Object Type) диалогового окна Вставка объекта (Insert Object) (см. рис. 8.15) отметим строку Документ Microsoft Word (Microsoft Word Document). Флажок В виде значка (Display as Icon) устанавливать не будем (при установке флажка документ вставится в рисунок не в естественном виде, а в виде условного значка Word Pad с подписью Документ.

Далее нажмем кнопку ОК. После этого в оперативную память подгружается необходимое программное обеспечение и открывается окно Word Pad. Введите в этом окне ваш текст и отформатируйте его средствами Word (рис. 8.17).


Рис. 8.17. Окно Документ в Drawing 1 — Word Pad

В названии окна у вас вместо Drawing 1 может быть другое имя (т. е. имя вашего текущего рисунка). Дальше в падающем меню Файл Word Pad выберите Закрыть и вернуться Документ в Drawing!. Окно Word Pad закроется, и ваш документ окажется вставленным в верхний левый угол графического экрана (зона документа имеет белый фон), поверх которого появится диалоговое окно OLE Properties (Свойства OLE) (рис. 8.18).

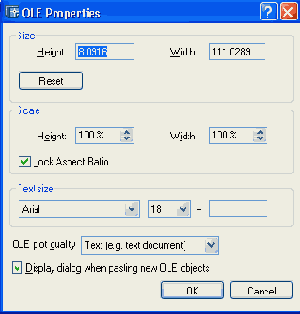

Рис. 8.18. Диалоговое окно OLE Properties

В этом окне есть возможность подкорректировать параметры вставляемого документа с помощью параметров следующих областей:

  •  Size (Размер) — задает, в миллиметрах, высоту и ширину зоны документа в рисунке с помощью полей Height (Высота) и Width (Ширина); кнопка Reset (Сбросить) устанавливает размер зоны документа по умолчанию;
