8.3. Импорт из других форматов - часть 2

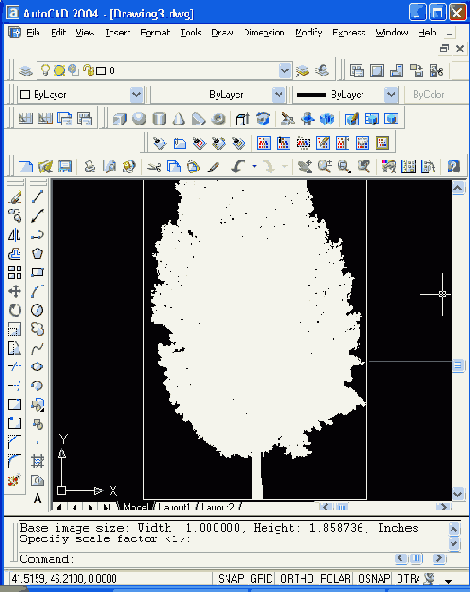

Рис. 8.13. Импорт файла формата WMF

В результате операции импорта новый объект оформляется как вхождение блока с именем, содержащим префикс WMF.

Команда IMPORT (ИМПОРТ), которой соответствует кнопка

панели инструментов Insert (Вставка), позволяет вставлять файлы трех из перечисленных форматов (WMF, ACIS, 3D Studio). Команда открывает диалоговое окно Import File (Импорт файла) (рис. 8.14), в котором в раскрывающемся списке Files of type (Тип файлов) доступны только расширения, соответствующие трем упомянутым форматам.

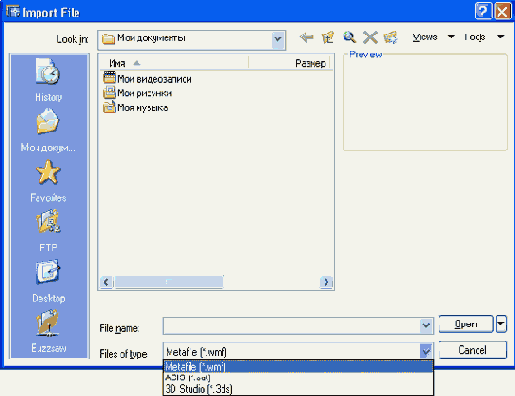

Рис. 8.14. Диалоговое окно Import File

Специальная команда — INSERTOBJ (ВСТОБЪЕКТ) — позволяет вставлять в рисунок документы, созданные Windows-приложениями. Этой команде соответствуют кнопка

панели Insert (Вставка) и пункт OLE Object (Объект OLE) падающего меню Insert (Вставка).

Команда INSERTOBJ (ВСТОБЪЕКТ) вызывает диалоговое окно Вставка объекта (Insert Object) (рис. 8.15), которое в русской версии Windows выводится на русском языке.

В центральной части диалогового окна в списке Тип объекта (Object Type) располагается список документов всех приложений Windows, установленных на вашем компьютере и поддерживающих OLE-технологию (технологию связывания и внедрения). Данная технология предусматривает два варианта вставки одного документа в другой: связывание и внедрение. При связывании создается ссылка на другой файл документа, который можно редактировать, не выходя из основного документа. При внедрении либо создается новый документ другого типа, который помещается внутрь основного документа, либо в основной документ вставляется содержимое другого документа, но связь с файлом-источником утрачивается. В обоих случаях на время создания или редактирования вставленного документа в отдельное окно загружается его собственное приложение. Вариант связывания аналогичен вставке внешней ссылки, а вариант внедрения — вставке файла как блока.

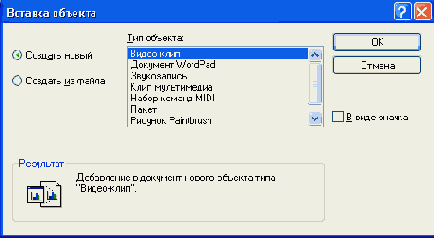

Рис. 8.15. Диалоговое окно Вставка объекта (режим Создать новый)

Для примера рассмотрим операцию вставки в рисунок системы AutoCAD текстового документа, созданного в Microsoft Word. В левой части открытого диалогового окна Вставка объекта (Insert Object) (см. рис. 8.15) нужно выбрать либо переключатель Создать новый (Create New), либо Создать из файла (Create from File). Первый вариант означает, что мы создадим совершенно новый текстовый документ, который будет внедрен внутрь рисунка AutoCAD и не будет существовать в виде отдельного файла Microsoft Word. Выбор переключателя Создать из файла (Create from File) означает, что нужно будет указать файл с вставляемым текстовым документом. В этом случае диалоговое окно Вставка объекта (Insert Object) изменит свой начальный вид на вид, приведенный на рис. 8.16.
