Иллюстрированный самоучитель по AutoCAD 2004


Вставка и редактирование растровых изображений


Растровое изображение — это изображение, состоящее из точек (растров), которые благодаря цветам формируют рисунок. AutoCAD может прочитать файл с растровой картинкой и вставить его в текущий рисунок в виде цветного прямоугольника (аналогично внешней ссылке). Редактировать вставленное изображение на точечном уровне AutoCAD не может, но может выполнять подрезку, масштабирование, перенос и другие простые операции редактирования. При наложении одного растрового изображения на другое можно управлять порядком их следования (переносить на передний план или убирать на задний).

Для операций с растровыми изображениями используется команда IMAGE (ИЗОБ), которой соответствует кнопка

панелей Reference (Ссылки) и Insert (Вставка), а также пункт Image Manager (Диспетчер изображений) падающего меню Insert (Вставка).

Команда IMAGE (ИЗОБ) вызывает диалоговое окно Image Manager (Диспетчер растровых изображений) (рис. 8.1).

Основную часть окна занимает перечень растровых изображений, вставленных в текущий рисунок. Диалоговое окно может выводиться не только в табличной форме, как это показано на рис. 8.1, но и в форме дерева (рис. 8.2).

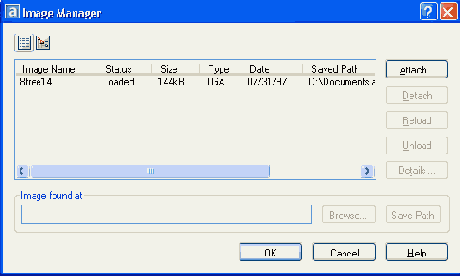

Рис. 8.1. Диалоговое окно Image Manager (табличная форма)

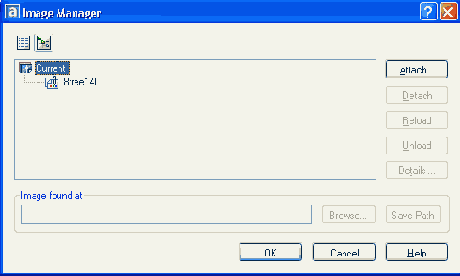

Рис. 8.2. Диалоговое окно Image Manager (форма дерева)

Управление формой диалогового окна выполняется с помощью расположенных в верхней части окна кнопок

(List View (F3) (Таблица)) и
(Tree View (F4) (Дерево)), а также клавиш <F3> и <F4>. Табличная форма перечня (см. рис. 8.1) имеет следующие колонки:

  •   Image Name (Имя);

  •  Status (Статус);

  •  Size (Размер);

  •  Туре (Тип);

  •  Date (Дата);

  •  Saved Path (Сохраненный путь).

    • Поясним два из перечисленных параметров (смысл же остальных колонок очевиден).

    Параметр Status (Статус) может принимать следующие значения:

  •  Loaded (Загружено) — изображение найдено и загружено в рисунок;

  •  Unload (Выгружено) — растровое изображение выгружено из рисунка;

  •  Reload (Перегружено) — изображение загружено повторно;
