Система AutoCAD перерисует рисунок, но


Enter object ordering option [Above object/Under object/Front/Back] <Back>: (Задайте опцию перестановки [Перед объектом/За объектом/пЕредний план/зЛдний план] <зАдний>:)

Выберите опцию Front (пЕредний план). Система AutoCAD перерисует рисунок, но горизонтально расположенное изображение выйдет на передний план и окажется нарисованным на переднем плане, поверх всех остальных объектов (рис. 8.7).
Система AutoCAD перерисует рисунок, но

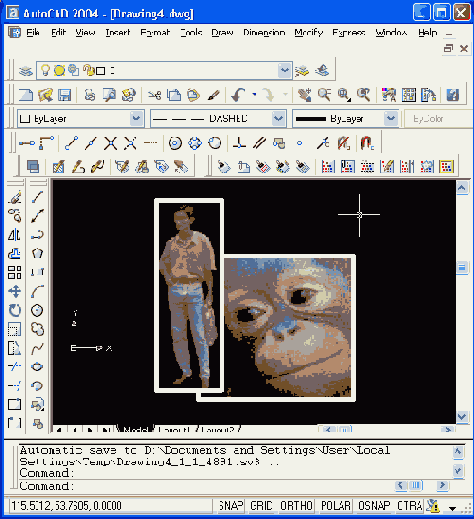

Рис. 8.7. Управление порядком следования изображений
Другие опции команды:

  •  Above object (Перед объектом) — помещает изображение перед другим объектом, который далее нужно будет указать;

  •  Under object (За объектом) — помещает изображение под другой объект, который далее нужно будет указать;

  •  Back (зАдний план) — переносит изображение на задний план (под все другие объекты).

    • В системе AutoCAD 2004 появилась специальная панель Draw Order (Порядок вывода) (рис. 8.8), четыре кнопки которой соответствуют четырем опциям команды DRAWORDER (ПОРЯДОК).
    Система AutoCAD перерисует рисунок, но


    Рис. 8.8. Панель инструментов Draw Order
    Команда DRAWORDER (ПОРЯДОК) может управлять порядком взаимного расположения не только растровых изображений, но и любых других примитивов.

    Есть еще несколько команд, выполняющих операции с растровыми изображениями. Команда IMAGECLIP (ИЗОБРЕЗ), которой соответствуют кнопка
    Система AutoCAD перерисует рисунок, но
      панели Reference (Ссылки) и пункт падающего меню Modify | Clip | Image (Редакт | Подрезка | Изображение). Эта команда позволяет подрезать изображение с помощью прямоугольного или многоугольного контура.

    Команда IMAGECLIP (ИЗОБРЕЗ) запрашивает:

    Select image to clip: (Выберите изображение для подрезки:)

    Щелкните левой кнопкой мыши по границе изображения, которое нужно подрезать (если же мишень указателя мыши окажется внутри изображения, то программа его не обнаружит). Далее следующий запрос:

    Enter image clipping option [ON/OFF/Delete/New boundary] <New>:

    (Задайте опцию подрезки [Вкл/Откл/Удалить/Новый контур] <Новый>:)

     Возможны следующие опции:

  •  ON (Вкл) — включает подрезку изображения, если контур подрезки уже был задан и отключен;
