Иллюстрированный самоучитель по AutoCAD 2004



8.1. Вставка и редактирование растровых изображений - часть 3


После задания параметров и закрытия диалогового окна Image (Растровое изображение) с помощью кнопки ОК система AutoCAD запрашивает у пользователя параметры только тех разделов, в которых был установлен флажок Specify on-screen (Указать на экране), и затем вставляет изображение. Рекомендуется масштаб указывать на экране, поскольку при движении мыши вправо AutoCAD прямоугольной рамкой показывает, как расположится внешний контур растрового изображения (рис. 8.5).

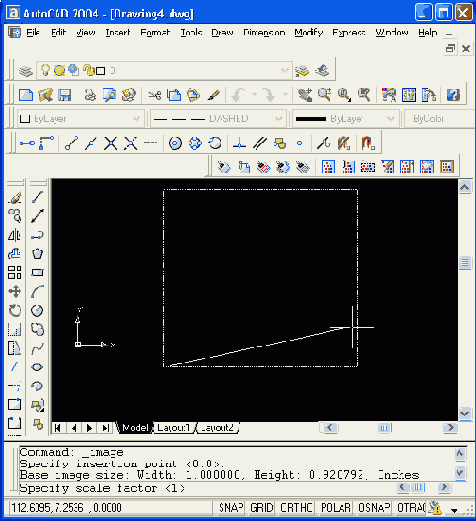

Рис. 8.5. Задание масштаба растрового изображения

В качестве масштаба при этом берется расстояние, в миллиметрах, от точки вставки до точки, в которой находится указатель мыши. На рис. 8.6 показан результат вставки двух растровых изображений (второе повернуто при вставке на 30°). Последнее вставленное изображение закрывает предыдущее.

Кнопка Detach (Удалить) диалогового окна Image Manager (Диспетчер растровых изображений) (см. рис. 8.1 и 8.2) удаляет из рисунка отмеченные растровые изображения (если при отметке держать нажатыми клавиши <Ctrl> или <Shift>, то можно в перечне пометить мышью сразу несколько имен).


Рис. 8.6. Вставка растровых изображений

Кнопка Reload (Обновить) обновляет растровое изображение (это полезно, например, когда изображение было выгружено). Кнопка Unload (Выгрузить) временно выгружает отмеченное изображение, оставляя только его внешний контур. При выгруженных изображениях рисунок на экране регенерируется быстрее.

Для вставки растровых изображений, минуя диалоговое окно Image Manager (Диспетчер растровых изображений), можно использовать команду IMAGEATTACH (ИЗОБВСТАВИТЬ), которая вызывается с помощью кнопки

панели Reference (Ссылки) или пункта Raster Image (Растровое изображение) падающего меню Insert (Вставка).

Имя примитива, который образуется от вставки растрового изображения, — IMAGE (это имя английское даже в русской версии системы AutoCAD). Информацию о свойствах этого примитива можно получить с помощью команд LIST (СПИСОК) или PROPERTIES (OKHOCB).

К растровым изображениям фактически следует отнести заливки (см. разд. 2.15). Если несколько растровых изображений вставлено с наложением, то каждое последующее ложится на экране поверх предыдущих. Однако при необходимости можно с помощью команды DRAWORDER (ПОРЯДОК), которой соответствует кнопка

панели инструментов Modify II (Редактирование-2), управлять порядком вывода растровых изображений. Предположим, нужно поменять порядок следования растровых изображений, показанных на рис. 8.6. Вызовем команду DRAWORDER (ПОРЯДОК), которая сначала запросит выбрать объекты. Укажите нижнее изображение, щелкнув левой кнопкой мыши по его прямоугольному контуру, и нажмите клавишу <Enter> для окончания выбора. Далее следует запрос:
