6.3. Стили печати


Стиль печати — это свойство, отсутствовавшее в версиях системы до AutoCAD 2000, которое позволяет отображать графические объекты при выводе на плоттер специальным образом. В результате примитив рисунка может на экране выглядеть совсем не так, как он будет нарисован плоттером на бумаге. Для печати могут быть изменены цвет, тип, а также вес линии. Можно задать специальное оформление концов и заливки линии. Все такие установки заносятся в таблицы стилей. Система AutoCAD при установке программного обеспечения создает ряд стандартных таблиц стилей печати, которые доступны пользователю.

Стили печати могут быть двух видов: именованные и цветозависимые. Именованный стиль печати может быть назначен любому объекту, а цветозависимый стиль используется в зависимости от цвета примитива.

При входе в новый рисунок устанавливается, какие из двух типов стилей печати будут в нем использоваться. Как уже было сказано в разд. 6.1, для этого в области Default plot style behavior for new drawings (Стили печати для новых рисунков) вкладки Plotting (Печать) диалогового окна Options (Настройка) (см. рис. 6.2) нужно включить один из двух переключателей: Use color dependent plot styles (Цветозависимые стили печати) или Use named plot styles (Именованные стили печати). Сделанное изменение будет распространяться только на следующий новый рисунок и не будет действовать на текущий. По умолчанию устанавливаются цветозависимые стили печати.

Вызов редактора любых стилей печати может быть выполнен с помощью команды STYLESMANAGER (ДИСПСТИЛЬ) или пункта Plot Style Manager (Диспетчер стилей печати) падающего меню File (Файл). Диспетчер открывает папку Plot Styles (рис. 6.22).

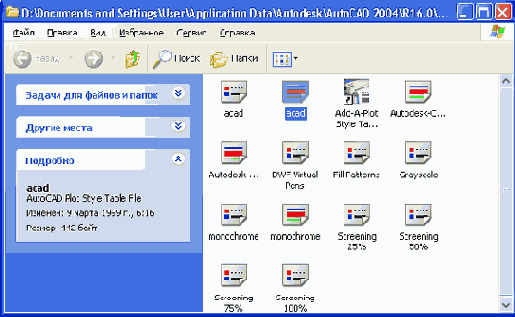

Рис. 6.22. Папка Plot Styles

В этой папке имеются значки

ранее созданных файлов с таблицами цветозависимых стилей (с расширением ctb) и значки

файлов с таблицами именованных стилей (с расширением stb). Кроме того, присутствует значок
Add-A-Plot Style Table Wizard (Мастер стилей печати), вызывающий программу-мастер создания таблицы именованных стилей.
