  •  Convert to grayscale (Печатать оттенками серого);
  •  Use assigned pen # (Номер назначенного пера);
  •  Virtual pen # (Номер виртуального пера);
  •  Screening (Интенсивность);
  •  Linetype (Тип линии);
  •  Adaptive adjustment (Подстройка масштаба);
  •  Lineweight (Вес линии);
  •  Line End Style (Стиль окончания линий);
  •  Line Join Style (Стиль соединения линий);
  •  Fill Style (Стиль заполнения).

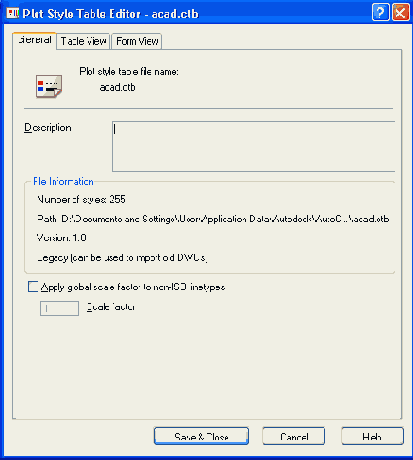

  • Рис. 6.23. Диалоговое окно Plot Style Table Editor, вкладка General

    Смысл приведенных параметров достаточно прозрачен. Виртуальное перо может быть сгенерировано у струйных плоттеров для имитации пера. Обычное значение номера виртуального пера — Automatic (Авто).

    Для редактирования характеристики стиля, соответствующего цвету, щелкните по нужной клетке таблицы. Система AutoCAD предложит вам список допустимых значений с линейкой прокрутки или шкалой справа. С помощью линейки или шкалы можно установить требуемое значение.

    Третья вкладка — Form View (Карточка) — показывает свойства стиля в форме карточки (рис. 6.25).

    Работа с этой вкладкой аналогична работе с вкладкой Table View (Таблица). Внесенные изменения всех вкладок закрепляются с помощью кнопки Save & Close (Сохранить).

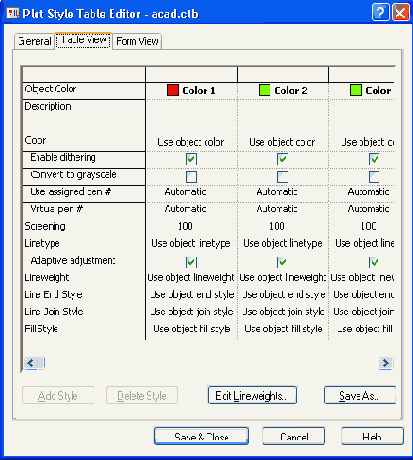

    Рис. 6.24. Диалоговое окно Plot Style Table Editor, вкладка Table View

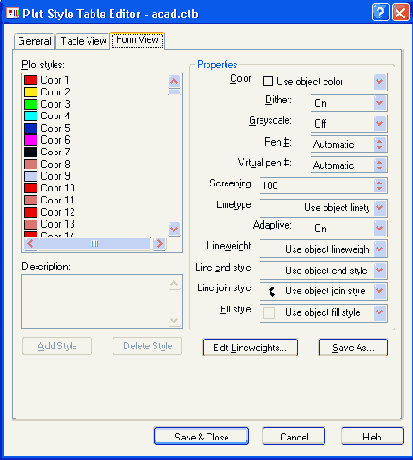

    Рис. 6.25. Диалоговое окно Plot Style Table Editor, вкладка Form View

    Если вы задали в рисунке применение именованных стилей, то их использование и редактирование выполняются, как и для цветозависимых стилей, однако каждый стиль имеет свое имя. Нередактируемый стиль Normal (Обычный) обязательно присутствует и выводит на плоттер все свойства объектов в том виде, в каком они присвоены объектам, без изменений.

    Если в текущем рисунке задано использование именованных стилей, то вам доступен раскрывающийся список стилей печати, расположенный в панели Properties (Свойства) (см. рис. 4.1 четвертый слева). В случае цветозависимых стилей этот список заблокирован.
