Более тонкие установки штемпеля (положение, шрифт и т. д.) могут быть сделаны с помощью кнопки Advanced (Дополнительно) (см. рис. 6.19), которая вызывает диалоговое окно Advanced Options (Дополнительные опции) (рис. 6.21).

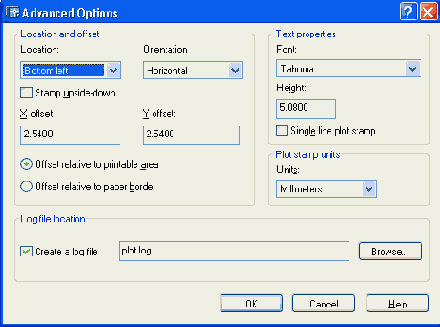

Рис. 6.21. Диалоговое окно Advanced Options
В области Location and offset (Расположение и отступы) с помощью следующих параметров определяется, где и каким образом будет расположена надпись штемпеля:

  •  Location (Расположение) — задает угол чертежа, относительно которого будет расположен штамп (в раскрывающемся списке доступны значения Bottom left (Внизу слева), Top left (Вверху слева), Top right (Вверху справа) или Bottom right (Внизу справа));

  •  Orientation (Ориентация) — указывает ориентацию: Vertical (Вертикально) или Horizontal (Горизонтально);

  •  X offset (Отступ по X) — задает сдвиг по оси X;

  •  Y offset (Отступ по У) — задает сдвиг по оси Y.

    • Установка флажка Stamp upside-down (Перевернутый штемпель) переворачивает надпись на 180°.

    В нижней части поля находятся еще два переключателя, определяющие, как должны откладываться сдвиги по осям Х и Y:

  •  Offset relative to printable area (Отступ относительно области печати);

  •  Offset relative to paper border (Отступ относительно границ листа).

    • Важное значение имеет область Text properties (Свойства текста). В ней задаются имя шрифта (список Font (Шрифт)) и высота букв (поле Height Высота)). Флажок Single line plot stamp (Однострочный штемпель) задает вывод штемпеля в одну строку (при этом хвост длинного штемпеля будет обрезан). Если флажок не установлен, то штемпель выводится в две строки, причем новая строка начинается с четвертого элемента надписи.

    В области Plot stamp units (Единицы измерения штемпеля) с помощью раскрывающегося списка задаются единицы измерения для штемпеля, которыми могут быть:

  •  Inches (Дюймы);

  •  Millimeters (Миллиметры);

  •  Pixels (Пикселы).

    • И, наконец, в области Log file location (Расположение файла журнала) указывается, нужно ли создавать файл протокола размещения штемпеля (при положительном ответе следует установить флажок Create a log file (Вести журнал в файле)), а также, какое у него будет имя и где он будет расположен.

    Установки последнего сохраненного PSS-файла параметров штемпеля становятся установками, действующими по умолчанию в следующей операции печати чертежа.
