Содержимое штемпеля является текстовой строкой,


Содержимое штемпеля является текстовой строкой, элементы которой разделяются при выводе запятыми. Таких элементов может быть до девяти. Основные элементы (до семи) задаются установками соответствующих флажков в области Plot stamp fields (Информация для штемпеля):

  •  Drawing name (Имя рисунка);

  •  Layout name (Имя вкладки);

  •  Date and Time (Дата и время);

  •  Login name (Пользователь);

  •  Device name (Устройство);

  •  Paper size (Формат листа);

  •  Plot scale (Масштаб чертежа).

  • Назначение элементов соответствует их наименованиям. В качестве имени чертежа берется полное имя вычерчиваемого файла вместе с путем.

    В штемпель можно включить не более двух пользовательских элементов, которые выбираются из раскрывающихся списков, расположенных в области User defined fields (Дополнительная информация). В раскрывающихся списках может быть любое количество элементов, однако только два из них могут быть включены в штемпель при очередной операции печати. Для занесения в эти списки новых элементов или редактирования старых используется кнопка Add/Edit (Добавить/Изменить), которая открывает диалоговое окно User Defined Fields (Дополнительная информация) (рис. 6.20).

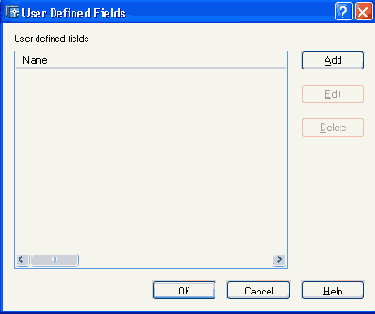

    Рис, 6.20. Диалоговое окно User Defined Fields
    В этом окне задаются те поля пользователя, которые можно добавить при выводе к стандартным полям. Кнопка Add (Добавить) дает возможность внести новый элемент в список, кнопка Edit (Изменить) — отредактировать и кнопка Delete (Удалить) — удалить элемент из списка.

    Если вы не хотите к стандартным элементам штемпеля добавлять пользовательские, тогда в обоих списках поля User defined fields (Дополнительная информация) (см. рис. 6.19) вы должны выбрать элементы с именем <попе> (<нет>).

    Область Plot stamp parameter file (Файл параметров штемпеля) показывает имя текущего файла с расширением pss, в котором хранятся параметры надписи штемпеля. При необходимости загрузить другой файл следует воспользоваться кнопкой Load (Загрузить), а при необходимости сохранить текущие установки в другом PSS-файле — кнопкой Save As (Сохранить как).
