Под эффективной областью понимается та


Под эффективной областью понимается та часть листа бумаги, которая будет занята печатаемой областью.

После отработки чертежа с помощью кнопки Partial Preview (Контурный просмотр) рекомендуется воспользоваться кнопкой Full Preview (Полный просмотр) диалогового окна Plot (Печать) (см. рис. 6.15), которая показывает образ листа бумаги с результатом будущей печати без выбранных вами надписей штампа (рис. 6.18).
Под эффективной областью понимается та

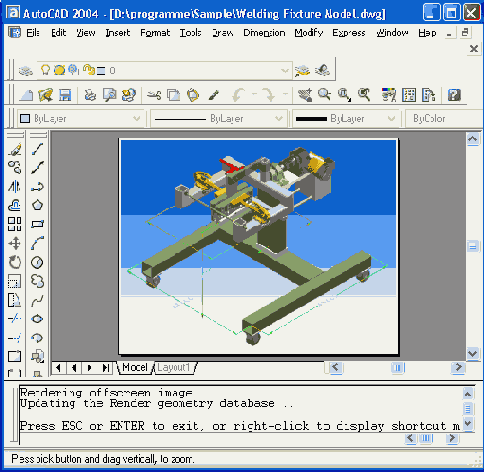

Рис. 6.18. Окно полного просмотра результатов вывода
В этом окне вам сразу же будет доступна операция зумирования, что демонстрируется значком лупы со знаками плюс и минус в качестве курсора. Вы можете, нажав левую кнопку мыши, перемещать курсор вверх или вниз, изменяя тем самым масштаб отображения чертежа. Выход из операции — с помощью клавиш <Esc> или <Enter>.

Окно полного просмотра образа печати можно вызвать не только из диалогового окна Plot (Печать), но и с помощью кнопки
Под эффективной областью понимается та

панели инструментов Standard (Стандартная) или с помощью пункта Plot Preview (Просмотр чертежа) падающего меню File (Файл), а также с помощью команды PREVIEW (ПРЕДВАР).

После того как вы убедились в правильности результатов предстоящего вывода, можно в диалоговом окне Plot (Печать) (см. рис. 6.15) нажать кнопку ОК и отправить чертеж на плоттер. Если же во вкладке Plot Device (Устройство печати) диалогового окна Plot (Печать) вы установили флажок Plot to file (Печать в файл), то вместо вывода на плоттер будет сформирован PLT-файл, позволяющий в дальнейшем вывести его на плоттер.

Предварительное формирование штемпеля, выводимого в чертеж при установке флажка On (Вкл) в области Plot stamp (Штемпель) (см. рис. 6.13), выполняется командой PLOTSTAMP (ШТЕМПЕЛЬ). Эта команда открывает диалоговое окно Plot Stamp (Штемпель), приведенное на рис. 6.19.
Под эффективной областью понимается та


Рис. 6.19. Диалоговое окно Plot Stamp
В этом окне область Preview (Просмотр) в условном виде показывает, где будет расположен формируемый штемпель при действующих установках (на рис. 6.19 штемпель размещен вертикально в верхнем правом углу чертежа).
