6.1. Добавление плоттера - часть 2


В примере, приведенном на этом рисунке, показаны шесть строк принтеров: HP DeskJet 400 (Monochrome), Symantec Fax Starter Edition, PublishToWeb JPG.pc3, PublishToWeb PNG.pc3, Default Windows System Printer, DWF6 ePlot.pc3. Некоторые из них позволяют не выводить рисунки на особые устройства, а сохранять файлы в некотором формате (не в стандартном формате DWG).

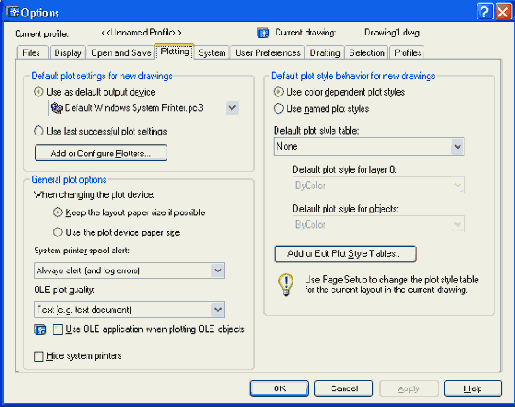

Рис. 6.2. Диалоговое окно Options, вкладка Plotting


Рис. 6.3. Список подключенных плоттеров

Как правило, уже сразу после инсталляции системы AutoCAD выполняется конфигурирование плоттера, установленного в Windows и используемого другими задачами, и добавляются пять указанных выше конфигураций для сохранения графики в форматах DWF, JPG, PNG.

Если в списке нет требуемой конфигурации плоттера, вы можете воспользоваться кнопкой Add or Configure Plotters (Добавление и настройка плоттеров) (см. рис. 6.2). Кнопка открывает системную папку Plotters, которая содержит значки уже созданных конфигураций (рис. 6.4).


Рис. 6.4. Папка Plotters

Работа с этой папкой обсуждается далее, при рассмотрении вопроса об установке нового плоттера.

Область General plot options (Общие параметры печати) диалогового окна Options (Настройка) (см. рис. 6.2) управляет общими параметрами поведения плоттера при печати. В этой области имеется два переключателя When changing the plot device (При смене устройства печати):

  •  Keep the layout paper size if possible (Сохранять (если возможно) размеры листа);
  •  Use the plot device paper size (Использовать размеры листа из устройства).
  • Переключатели управляют выбором размера листа при смене плоттера.

    Раскрывающийся список System printer spool alert (Предупреждать о буферизации) влияет на выбор способа регистрации ошибок системного принтера, возникших в результате конфликта входного или выходного портов. В раскрывающемся списке поля присутствуют четыре варианта регистрации ошибок. Буферизация — это опция, позволяющая пересылать задания на печать в специальную папку, откуда они затем выводятся в "фоновом режиме". Фоновый режим используется, когда объем печати достаточно велик, что при недостаточной скорости вычерчивания плоттера может препятствовать эффективной работе компьютера, который в основном будет занят ожиданием окончания вывода. Настройка буферизации может быть выполнена в процессе установки нового плоттера при настройке портов (для более детальной информации, необходимой опытным читателям, следует обратиться к справочной системе AutoCAD).
