о нарушении стандартов или отсутствии


  •  Disable standards notifications (Отключить стандартные уведомления) — отключает уведомления о нарушении стандартов или отсутствии файлов стандартов;

  •  Display alert upon standards violation (Предупреждать о нарушении стандартов) — включает вывод предупреждений о нарушении стандартов, причем пользователю предоставляются варианты исправления нарушений;

  •  Display standards status bar icon (Вывести значок стандартов в строку состояния) — выводит в строку состояния значок

    , когда пользователь открывает файл, связанный со стандартами.

  • Область Check Standards settings (Параметры нормоконтроля) содержит два флажка и один раскрывающийся список, определяющие действия при обнаружении нарушений стандартов:

  •  Automatically fix non-standard properties (Автоматически исправлять нестандартные свойства) — включает или отключает автоматическое исправление нарушений стандартов;

  •  Show ignored problems (Показывать проигнорированные нарушения) — включает или отключает показ нарушений, которые были выявлены, но пропущены при проверке;

  •  Preferred standards file to use for replacements (Предпочтительно использовать для замены) — устанавливает имя того файла стандарта, который будет использоваться в первую очередь.

  • В состав программного обеспечения системы AutoCAD входит специальный модуль DwgCheckStandards.exe, который позволяет, не открывая сеанса работы AutoCAD, выполнить проверку группы чертежей на соответствие выбранным стандартам. Для запуска этого модуля следует в меню Programs (Программы), доступ к которому на рабочем столе Windows выполняется через кнопку Start (Пуск), выбрать группу Autodesk > AutoCAD 2004 и в ней — пункт
    (Пакетная проверка стандартов).

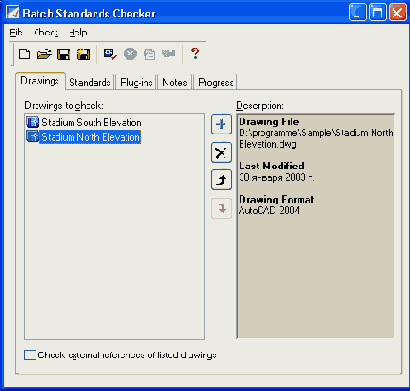

    Данный пункт открывает диалоговое окно Batch Standards Checker (Утилита пакетного нормоконтроля), показанное на рис. 5.34.


    Рис. 5.34. Диалоговое окно Batch Standards Checker

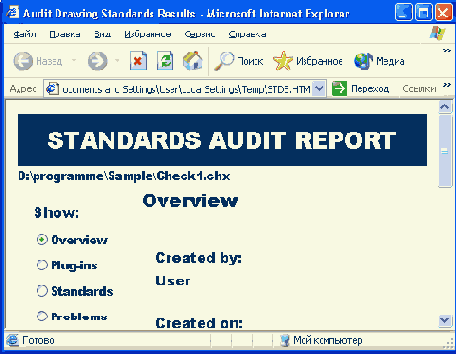

    По результатам выполнения пакетного нормоконтроля формируется специальный отчет, приведенный на рис. 5.35.


    Рис. 5.35. Отчет о результатах пакетного нормоконтроля
