Центр управления

В системе AutoCAD, начиная с AutoCAD 2000, появилось интересное средство — Центр управления. Это специальное окно (рис. 5.23), вызываемое по команде ADCENTER (ЦУВКЛ), которой соответствуют кнопка

панели инструментов Standard (Стандартная) и пункт DesignCenter (Центр управления) падающего меню Tools (Сервис). Центр управления можно вызвать также с помощью комбинации клавиш <Ctrl>+<2>.

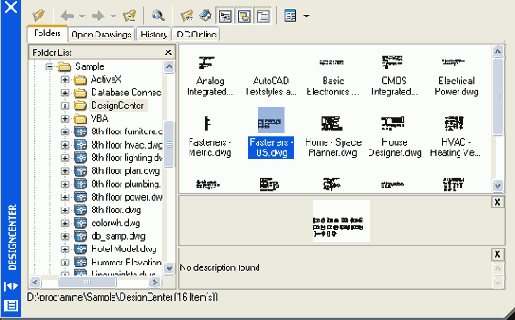

Рис. 5.23. Окно DESIGNCENTER, вкладка Folders

Закрыть окно DESIGNCENTER (ЦEHTP УПРАВЛЕНИЯ) можно либо повторным щелчком по кнопке

, либо командой ADCCLOSE (ЦУОТКЛ), либо щелчком по расположенной в правом верхнем углу окна кнопке

.Окно DESIGNCENTER (ЦЕНТР УПРАВЛЕНИЯ) может появиться в фиксированном положении (когда оно закреплено в левой или правой части графического экрана), но буксировкой за заголовок можно перевести окно в плавающее положение. Структура этого окна изменяется в зависимости от того, какая из четырех вкладок активна. Перечислим эти вкладки:

Folders (Папки) — показывает диски и папки компьютера, для выбора файла и просмотра его элементов;

Open Drawings (Открытые рисунки) — показывает в левой части окна неграфические элементы отмеченного рисунка, а в правой части — имена этих элементов (на рис. 5.24 — имена типов линий);

History (Журнал) — показывает журнал последних операций в Центре управления (рис. 5.25);

DC Online (ЦУ Online) — доступ в Интернете в прямом режиме к библиотекам стандартных элементов на сайте Autodesk (рис. 5.26); при этом передаются данные об экземпляре системы AutoCAD, с помощью которой выполняется соединение.

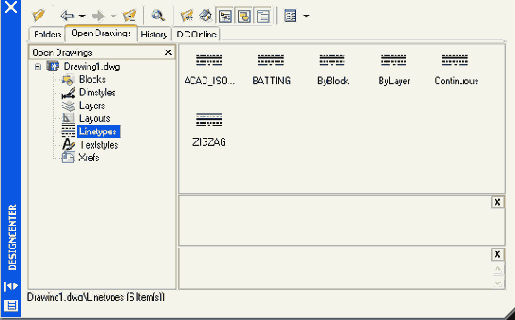

Рис. 5.24. Окно DESIGNCENTER, вкладка Open Drawings

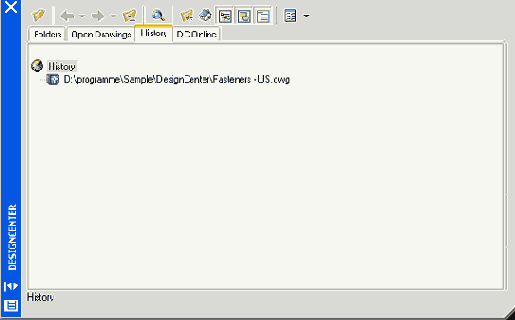

Рис. 5.25. Окно DESIGNCENTER, вкладка History

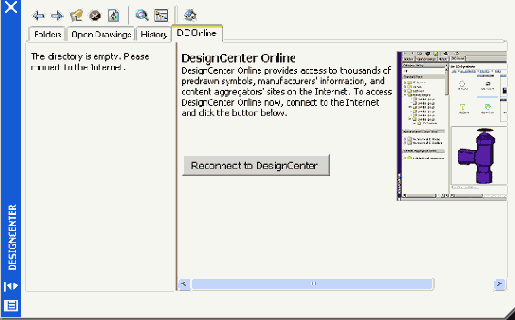

Рис. 5.26. Окно DESIGNCENTER, вкладка DC Online

Над вкладками располагаются кнопки, которые облегчают работу с Центром управления:

- Load (Загрузить), загружает отмеченный рисунок (в том числе и со страницы в сети Интернет);

— Back (Назад), переходит на предыдущий загруженный элемент (рисунок);
