устанавливает масштаб высоты текста для


  •  Precision (Точность) — задает точность (количество десятичных знаков) для допуска;

  •  Upper value (Максимальное значение) — определяет предельное значение допуска в большую сторону;

  •  Lower value (Минимальное значение) — определяет предельное значение допуска в меньшую сторону;

  •  Scaling for height (Масштаб высоты) — устанавливает масштаб высоты текста для отклонений;

  •  Vertical position (Выравнивание) — управляет выравниванием текстов отклонений.

  • Кроме того, внутренняя область Zero Suppression (Подавление нулей) управляет подавлением ведущих и хвостовых нулей.

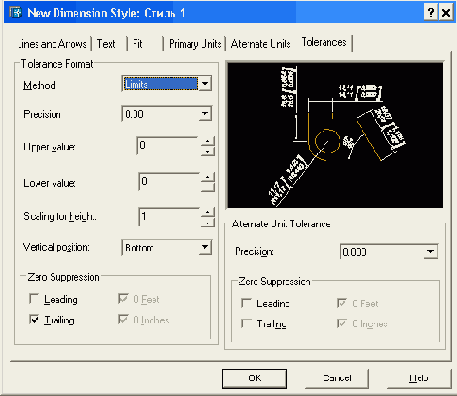

    Рис. 5.13. Диалоговое окно New Dimension Style, вкладка Tolerances
    В раскрывающемся списке Method (Способ) можно выбрать такие значения:

  •  None (Нет) — без показа допуска;

  •  Symmetrical (Симметрично) — допуск с одинаковыми предельными отклонениями в обе стороны (его значение вводится в поле Upper value (Максимальное значение), при выводе содержит символ "±").

  •  Deviation (Отклонения) — различные значения отклонений, выводятся отдельно;

  •  Limits (Предельные размеры) — вывод двух предельных размеров, больший располагается над меньшим;

  •  Basic (Номинальный) — размерный текст принимает форму номинального размера, который заключается в рамку.

  • После выбора параметра в раскрывающемся списке Method (Способ) система AutoCAD, соответственно, изменяет в окне просмотра иллюстрирующий рисунок, на котором видна устанавливаемая форма размерного примитива.

    Если в качестве способа выбран вариант Symmetrically (Симметрично), параметр Lower value (Минимальное значение) не используется.

    В раскрывающемся списке Vertical position (Выравнивание) можно выбрать следующие значения:

  •  Тор (Вверх) — выравнивание отклонения и номинального размера по верху;

  •  Middle (Посредине) — выравнивание по середине размерного текста;

  •  Bottom (Вниз) — выравнивание по низу.

  • Область Alternate Unit Tolerance (Допуски для альтернативных единиц) управляет точностью с помощью раскрывающегося списка Precision (Точность) и подавлением нулей с помощью флажков, расположенных во внутренней области Zero Suppression (Подавление нулей) только в том случае, если используются альтернативные единицы.
