5.2. Размерные стили - часть 6


Другая внутренняя область Zero Suppression (Подавление нулей) с помощью установки соответствующих флажков позволяет управлять подавлением ведущих или хвостовых нулей, а также выводом нулей в 0 футов и 0 дюймов:

  •  Leading (Ведущие);
  •  Trailing (Хвостовые);
  •  0 Feet (0 футов);
  •  0 Inches (0 дюймов).
  • Область Angular Dimensions (Угловые размеры) настраивает формат и точность угловых размеров. Здесь тоже есть возможность подавления ведущих и хвостовых нулей.

    Следующая вкладка называется Alternate Units (Альтернативные единицы) (рис. 5.12).

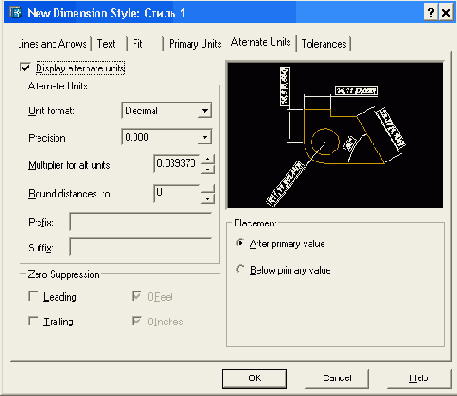

    Рис. 5.12. Диалоговое окно New Dimension Style, вкладка Alternate Units

    Она содержит установки для того случая, когда размеры проставляются сразу в основных и альтернативных единицах — например, помимо миллиметров нужны еще и дюймы. Элементы этой вкладки доступны только в том случае, если установлен флажок Display alternate units (Разрешить альтернативные единицы).

    Область Alternate Units (Альтернативные единицы) управляет форматом и точностью, коэффициентом пересчета, округлением линейных размеров, префиксом и суффиксом альтернативных единиц. Она содержит соответствующие поля настроек:

  •  Unit format (Формат единиц);
  •  Precision (Точность);
  •  Multiplier for alt units (Коэффициент пересчета);
  •  Round distances to (Округление);
  •  Prefix (Префикс);
  •  Suffix (Суффикс).
  • Область Zero Suppression (Подавление нулей) полностью соответствует аналогичному полю для вкладки Primary Units (Основные единицы) (см. рис. 5.11). Область Placement (Размещение) с помощью двух переключателей позволяет располагать альтернативные размерные единицы в соответствии с названиями переключателей, т. е. After primary value (За основным значением) или Below primary value (Под основным значением).

    Вкладка Tolerances (Допуски) (рис. 5.13) определяет форму простановки допусков в размерах.

    Область Tolerance Format (Формат допусков) содержит следующие параметры управления допусками:

  •  Method (Способ) — определяет способ задания допусков;
