  •  Text height (Высота текста) — высоту символов;
  •  Fraction height scale (Масштаб дробей) — масштаб символов дробей.
  • Кроме того, установка флажка Draw frame around text (Текст в рамке) задает рамку вокруг размерного текста.

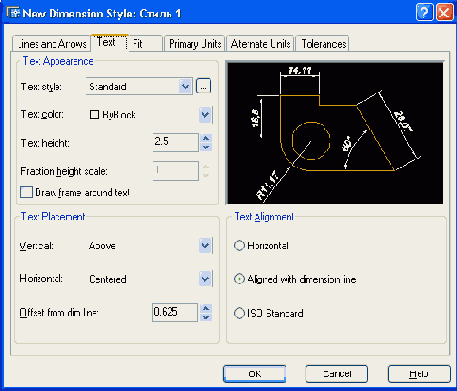

    Рис. 5.9. Диалоговое окно New Dimension Style, вкладка Text

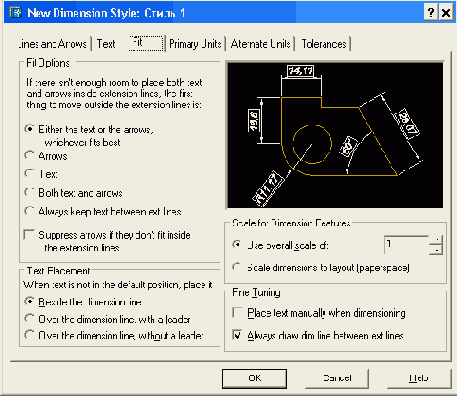

    Рис. 5.10. Диалоговое окно New Dimension Style, вкладка Fit

    Область Text Placement (Выравнивание текста) определяет положение размерного текста относительно размерной линии: Vertical (По вертикали) (допустимые значения — Centered (По центру), Above (Над линией), Outside (Снаружи), JIS (Стандарт JIS)) и Horizontal (По горизонтали) (допустимые значения — Centered (По центру), At Ext Line 1 (У 1-й выносной). At Ext Line 2 (У 2-й выносной), Over Ext Line 1 (Над 1-й выносной), Over Ext Line 2 (Над 2-й выносной)), а также задает для текста отступ от размерной с помощью счетчика Offset from dim line (Отступ от размерной).

    Область Text Alignment (Ориентация текста) содержит три переключателя, задающих варианты ориентации размерного текста: Horizontal (Горизонтально), Aligned with dimension line (Вдоль размерной линии) и ISO Standard (Согласно ISO).

    Вкладка Fit (Размещение) (рис. 5.10) определяет варианты оформления размеров в случаях, когда текст и стрелки не помещаются между выносными линиями.

    Область Fit Options (Опции размещения) содержит текст "If there isn't enough room to place both text and arrows inside extension lines, the first thing to move outside the extension line is:" ("Если текст и стрелки одновременно не могут быть размещены между выносными линиями, размещать их за пределами:") и соответствующие переключатели:

  •  Either the text or the arrows, whichever fits best (Либо текст, либо стрелки (оптимальное размещение));
  •  Arrows (Стрелки);
  •  Text (Текст);
  •  Both text and arrows (Текст и стрелки);
  •  Always keep text between ext lines (Текст всегда между выносными).
  • В этой области имеется также флажок Suppress arrows if they don't fit inside the extension lines (Подавить стрелки, если они не помещаются между выносными).
