Гиперссылки
Гиперссылка — это свойство графического объекта ссылаться на другой рисунок, документ, электронную таблицу и любой другой файл, а также адрес страницы сети Интернет (URL), адрес электронной почты или вид текущего рисунка.
Вставка и редактирование гиперссылок выполняется с помощью команды HYPERLINK (ГИПЕРССЫЛКА), которой соответствует пункт Hyperlink (Гиперссылка) падающего меню Insert (Вставка).
Команда запрашивает объекты и, если выбрать объекты, не имеющие гиперссылок, вызывает диалоговое окно Insert Hyperlink (Вставка гиперссылки) (рис. 4.24).

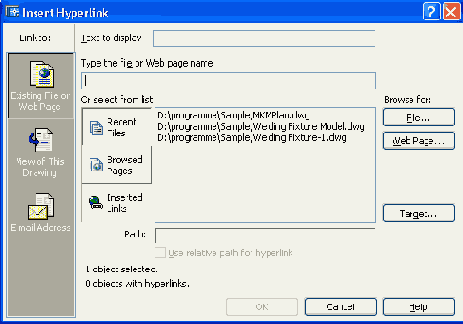

Рис. 4.24. Диалоговое окно Insert Hyperlink с нажатой кнопкой Existing File or Web Page
В поле Text to display (Выводимый текст) нужно задать текст, который будет отображаться при прохождении курсора над объектом, имеющим данную гиперссылку. На рис. 4.25 показан значок гиперссылки
Тип объекта, связываемого с примитивом рисунка с помощью гиперссылки, может быть выбран из левой колонки Link to (Связать с) диалогового окна Insert Hyperlink (Вставка гиперссылки) (см. рис. 4.24), в которой находятся наименования трех кнопок:
Рис. 4.25. Выводимый текст гиперссылки
Внешний вид окна Insert Hyperlink (Вставка гиперссылки) зависит от того, какая из кнопок колонки Link to (Связать с) в данный момент выбрана. На рис. 4.24 окно показано с нажатой кнопкой Existing File or Web Page (Имеющийся файл или Web-страница). В этом режиме основным является поле Type the file or Web page name (Введите имя файла или Web-страницы), в котором можно с помощью клавиатуры набрать имя файла или страницы Интернета. Для облегчения этой операции в правой части диалогового окна предусмотрены кнопки с общим заголовком Browse for (Обзор):
