4.3. Слои


При создании сложных рисунков возникает необходимость присвоения имен отдельным объектам или группам объектов, чтобы ими можно было удобнее оперировать в дальнейшей работе. Особенно это важно при разработке сложных рисунков и своих собственных приложений, функционирующих в среде AutoCAD. Данной цели служит еще одно свойство примитивов — слой. Более того, слой обладает неоценимой возможностью замораживания (выключения), когда ряд второстепенных в данный момент объектов можно, не удаляя, сделать невидимыми, что позволит успешнее работать с главными объектами.

Основной командой работы со слоями является команда LAYER (СЛОЙ), которой соответствуют кнопка

панели Layers (Слои) и пункт Layer (Слои) падающего меню Format (Формат).

Команда LAYER (СЛОЙ) открывает диалоговое окно Layer Properties Manager (Диспетчер свойств слоев) (рис. 4.14).

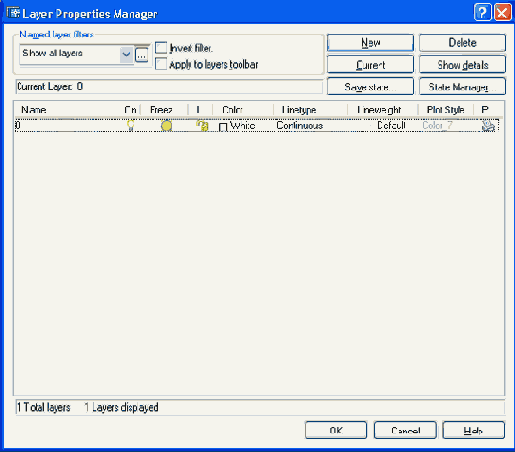

Рис. 4.14. Диалоговое окно Layer Properties Manager

Область Named layer filters (Именованные фильтры слоев) в левом верхнем углу — это область, в которой можно задать, все ли слои надо выводить в данное диалоговое окно, и если не все, то какой применить фильтр (т. е. критерий выборки). Раскрывающийся список содержит три варианта фильтров:

  •  Show all layers (Показать все слои);
  •  Show all used layers (Показать все используемые слои);
  •  Show all Xref dependent layers (Показать все зависимые от ссылок слои).
  • К используемым относятся слои, на которых есть какие-то объекты рисунка, блоков или внешних ссылок (о блоках и внешних ссылках см. гл. 7).

    С помощью кнопки

    можно открыть диалоговое окно Named Layer Filters (Именованные фильтры слоев) (рис. 4.15) и создать свой фильтр слоев, присвоив ему имя.

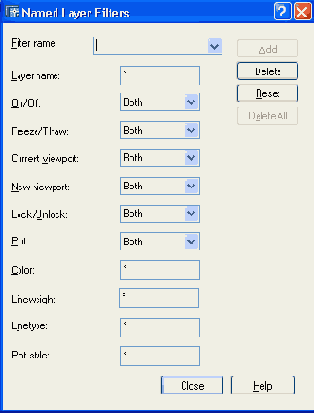

    Рис. 4.15. Диалоговое окно Named Layer Filters

    В раскрывающемся списке Filter name (Имя фильтра) вы можете ввести имя своего фильтра и сохранить его в рисунке с помощью кнопки Add (Добавить). Установки для фильтра должны быть сделаны с помощью расположенных ниже раскрывающихся списков и полей:

  •  On/Off (Вкл/Откл);
