4.3. Слои - часть 6

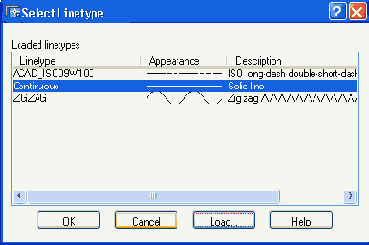

Рис. 4.17. Диалоговое окно Select Linetype

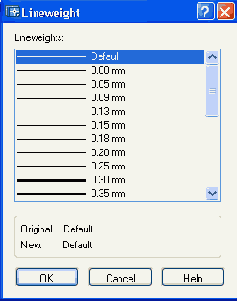

Рис. 4.18. Диалоговое окно Lineweight

Характеристика Plot Style (Стиль печати) (см. рис. 4.14) описывает стиль печати, применяемый при выводе слоя. О стилях печати см. разд. 6.3.

Характеристика Plot (Печать) указывает, будут ли выводиться на печать объекты слоя, если даже он включен и разморожен. Значок

(неперечеркнутый принтер) показывает, что объекты слоя будут печататься, а значок

(зачеркнутый принтер) — не будут. Вспомогательные слои или слои, которые в данный момент не нужны, можно таким образом отсекать от вывода на графопостроитель или принтер. Разумеется, если слой выключить или заморозить, то его объекты тоже не будут распечатываться.

Раскрывающийся список Layer (Слои) панели Layers (Слои) (пример приведен на рис. 4.19) теперь имеет большую ширину, чем он имел в предыдущих версиях системы AutoCAD в панели Object Properties (Свойства объектов). Он содержит имена всех слоев и их свойств и в закрытом виде показывает имя текущего слоя и значки его основных характеристик.


Рис. 4.19. Раскрывающийся список Layer

С помощью этого списка можно назначить новый текущий слой. Для этого надо открыть список слоев и переместить указатель на строку того слоя, который должен стать текущим, а затем щелкнуть левой кнопки мыши по имени слоя. Тот же список дает возможность быстрой корректировки основных характеристик любого существующего слоя: надо открыть список и щелкнуть по тому значку слоя, который должен изменить свой вид на противоположный. Для того чтобы закрыть измененный раскрывшийся список, необходимо щелкнуть левой кнопкой мыши в любой свободной области графического экрана.

Однако раскрывающийся список Layer (Слои) нельзя использовать для создания нового слоя.

Правая кнопка мыши, при нахождении курсора внутри списка слоев диалогового окна Layer Properties Manager (Диспетчер свойств слоев) (см. рис. 4.14), вызывает контекстное меню, приведенное на рис. 4.20.


Рис. 4.20. Контекстное меню операций над слоями

В это меню входят следующие операции над слоями:
