Имя слоя назначается пользователем и может иметь длину от 1 до 255 символов (символы — латинские и русские буквы, цифры и некоторые знаки). Не допускаются в именах запятые, точки, звездочки и другие. Пробелы в именах допускаются, но могут вызвать трудности в некоторых операциях. Для создания нового слоя нажмите кнопку New (Новый), после чего будет добавлена строка нового слоя с условным именем Layerl (Слой!) (а по мере создания слоев число в конце имени по умолчанию будет увеличиваться). Имя слоя в первый момент выделено и доступно для редактирования (рис. 4.16).

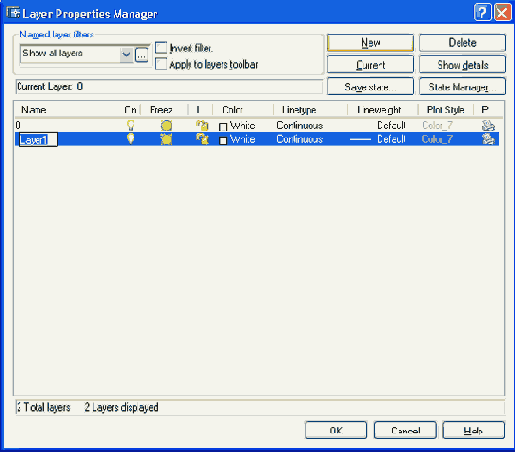

Рис. 4.16. Задание имени нового слоя при его создании

В это время вы можете изменить имя на любое удобное вам, а можете согласиться с предложенным. Следует иметь в виду, что имена слоев в одном рисунке не должны повторяться.

Давайте согласимся с именем Layerl (Слой1) в качестве нового слоя, нажав кнопку ОК. Новый слой будет создан с теми же характеристиками, что и слой 0, имеющий на рис. 4.16 установки, присваиваемые по умолчанию.

Следующая после имени характеристика слоя — On (Вкл). Если у слоя в этом столбце стоит значок

(желтая лампочка), то слои считается включенным, если значок

(синяя лампочка) — то выключенным.

Объекты, расположенные на слое, который выключается, становятся временно невидимыми (до тех пор, пока слой не будет включен). Любой слой, даже текущий, может быть выключен (для текущего слоя система AutoCAD при выключении выдает предупреждение, поскольку примитивы, создаваемые на этом слое, будут временно исчезать).

Третья характеристика слоя — Freeze in all VP (Замороженный на всех ВЭ). Если у слоя в этом столбце стоит значок

(желтое солнце), то слои считается размороженным, если значок
(синяя снежинка) — то замороженным.

Объекты, расположенные на слое, который замораживается, становятся временно невидимыми (до тех пор, пока слой не будет разморожен). Любой слой, кроме текущего, может быть заморожен.

Таким образом, объекты на данном слое видны только в том случае, если слой включен и разморожен одновременно.
