4.2. Типы линий и масштабы


Тип линии и масштаб типа линии — еще два важных свойства линейных объектов. Раскрывающийся список Linetype Control (Типы линий) является вторым слева списком в панели Properties (Свойства). Откройте его и посмотрите, какие типы линий содержатся в нем. Окажется, что список почти пуст (рис. 4.7).


Рис. 4.7. Раскрывающийся список Linetype Control

В нем помимо двух служебных значений ByLayer (Послою) и ByBlock (По-блоку), которые рассмотрены далее, есть только тип линии Continuous, используемый в качестве имени для обычной сплошной тонкой линии. Чтобы загрузить другие типы линий, щелкните по строке Other (Другой). Раскроется диалоговое окно Linetype Manager (Диспетчер типов линий) (рис. 4.8).

Это окно позволяет назначить новый текущий тип линии, удалить существующий и загрузить новый тип линии. В центральной части окна в форме списка приводятся имена типов линий, которые уже загружены в файл вашего рисунка. К каждому типу линии имеется соответствующее пояснение и приведен их внешний вид. Чтобы загрузить новые типы линий, нажмите кнопку Load (Загрузить). После этого на экране появится диалоговое окно Load or Reload Linetypes (Загрузка или перезагрузка типов линий) (рис. 4.9).

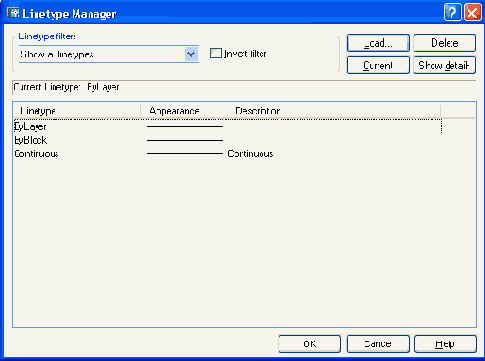

Рис. 4.8. Диалоговое окно Linetype Manager

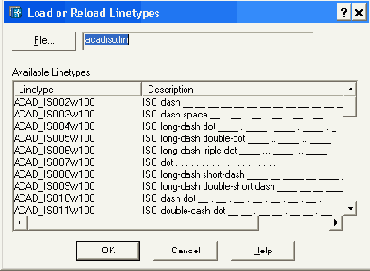

Рис. 4.9. Диалоговое окно Load or Reload Linetypes

3 верхней части окна показано имя файла (acadiso.lin), из которого читают--л доступные типы линий. Опытные пользователи могут создавать новые типы линий, сохраняя их в своих файлах с расширением Ни. Кнопка File (Файл) служит для того, чтобы задать имя файла, из которого будет выполнена подгрузка нового типа линии.

С помощью вертикальной линейки прокрутки можно найти и затем отметить левой кнопкой мыши нужный вам тип линии, например, DASHDOT (штрихпунктирная). После этого следует нажать кнопку ОК и выбранный тип линии будет добавлен в список типов линий окна Linetype Manager (Диспетчер типов линий). Однако если вы хотите загрузить сразу все типы линий, то нужно в диалоговом окне Load or Reload Linetypes (Загрузка или перезагрузка типов линий) установить курсор внутри области, в которой перечисляются имена типов линий, и нажать правую кнопку мыши. Появится контекстное меню, в котором имеются всего две строки. В нем нужно выбрать строку Select All (Выбрать все) (рис. 4.10).
