Редактирование сплайнов


Редактирование сплайнов выполняется с помощью команды SPLINEDIT (РЕДСПЛАЙН), которой соответствуют кнопка

панели Modify II (Редактирование-2) и пункт падающего меню Modify | Object | Spline (Редакт Объекты Сплайн).

Первый запрос команды: Select spline: (Выберите сплайн:)

Укажите мышью сплайн. Можно выбрать и полилинию, сглаженную с помощью опции Spline (СПлайн) команды PEDIT (ПОЛРЕД). При этом примитив POLYLINE автоматически будет преобразован в примитив SPLINE. Система AutoCAD выдает список опций редактирования:

Enter an option [Fit data/Close/Move vertex/Refine/rEverse/Undo]: (Задайте опцию [Определяющие/Замкнуть/Перенести/
Исправить/ОБратно/ОТменить/выХод]:)

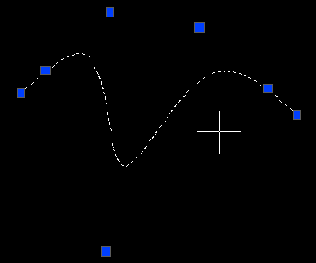

Одновременно с помощью ручек система AutoCAD высвечивает управляющие точки, которые лежат не на самом сплайне, а на каркасной полилинии, которую нужно сгладить, чтобы получить сплайн данной формы (рис. 3.71). Определяющие точки (т. е. точки, которые задал пользователь и через них был проведен сплайн) при этом не высвечиваются.


Рис. 3.71. Управляющие точки сплайна

Сначала дадим краткое описание приведенных опций:

  •  Fit data (Определяющие) — редактирует определяющие точки сплайна;

  •  Close (Замкнуть) — замыкает сплайн;

  •  Move vertex (Перенести) — изменяет положение управляющих точек (и удаляет определяющие);

  •  Refine (Исправить) — изменяет гладкость линии сплайна;

  •  rEverse (ОБратно) — изменяет направление сплайна (переставляет точки в обратной последовательности);

  •  Undo (Отменить) — отменяет последнюю операцию редактирования сплайна.

    • Кроме того, нажатие на клавишу <Enter> завершает работу команды.

    Если сплайн замкнут, то вместо опции Close (Замкнуть) выводится опция Open (Разомкнуть). При выборе опции Fit data (Определяющие) команда высвечивает определяющие точки сплайна (рис. 3.72) и переходит в режим их редактирования.

    Выдается запрос:

    Enter a fit data option [Add/'Close/'Delete/ 'Move/'Purge/Tangents/toLerance/eXit] <eXit>: (Задайте опцию [Добавить/Замкнуть/Удалить/Перенести/ Очистить/ Касательные/ДОПуск/выХод] <выХод>:)
