Диалоговое окно Dimension Style Manager

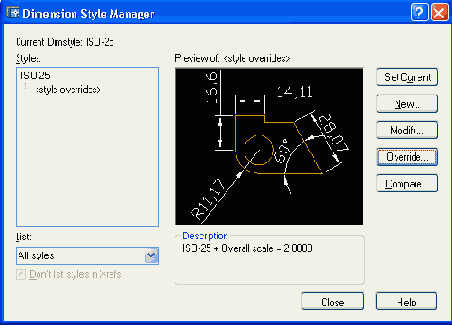

Рис. 3.68. Диалоговое окно Dimension Style Manager после изменения масштаба
В расположенной слева области Styles (Стили) вниз от имени стиля ISO-25 появилась ветка <style overrides> переопределения стиля>). В средней части в графической иллюстрации высота букв размерного текста стала больше по сравнению с высотой букв на рис. 3.64. В области Description (Описание) появилась отметка о переопределении стиля: ISO-25 + Overall scale = 2.0000.
Нажав кнопку Close (Закрыть), закройте и это окно. Выполненная операция изменила значение размерной переменной DIMSCALE на 2. Теперь, если осуществить установку новых размеров, то все элементы их оформления (цифры, стрелки, отступы и др.) будут в два раза больше, чем у предыдущих размеров.
Можно ли распространить новые установки размерных переменных на ранее созданные размерные примитивы? Можно. Для этого в панели Dimension (Размеры) есть кнопка
При нажатии этой кнопки выдается запрос о выборе объектов. После того как вы отметите необходимые размерные примитивы, они будут перерисованы с новыми установками (в вышеприведенном примере с переменной DIMSCALE оформление размеров укрупнится в два раза).
По умолчанию создаваемые размеры являются ассоциативными. Это означает, что если вы строили размерные примитивы с применением функций объектной привязки, то такие размеры зависят от определяющих их объектов. При изменении основного объекта будет автоматически изменяться и прикрепленный к нему размер.
Команда DIMDISASSOCIATE (РЗМОТКРЕПИТЬ) снимает свойство ассоциативности с тех размерных примитивов, которые будут указаны в ответ на запрос команды.
Для восстановления ассоциативности или изменения (т. е. выбора других точек, от которых будут начинаться выносные линии) следует пользоваться командой DIMREASSOCIATE (РЗМПРИКРЕПИТЬ) или соответствующим ей пунктом Reassociate Dimensions (Прикрепить размеры) падающего меню Dimension (Размеры). Команда запрашивает размерные объекты:
