приведен пример, когда прямоугольник


На рис. 3. 33 приведен пример, когда прямоугольник и вписанный в него круг масштабируются относительно точки левого нижнего угла прямоугольника.

Команда SCALE (МАСШТАБ) после выбора объектов запрашивает: Specify base point: (Базовая точка:)

Укажите базовую точку (например, точку левого нижнего угла прямоугольника). Далее:

Specify scale factor or [Reference]: (Масштаб или /Опорный отрезок]:)

Для увеличения объектов нужно ввести число больше 1, для уменьшения — положительное число меньше 1. Если масштабирование нужно выполнить в дробное количество раз (например, 3/7), то можно воспользоваться опцией Reference (Опорный отрезок). В ответ на выбор этой опции система AutoCAD выдает запрос:

Specify reference length <1>: (Длина опорного отрезка <!>:)

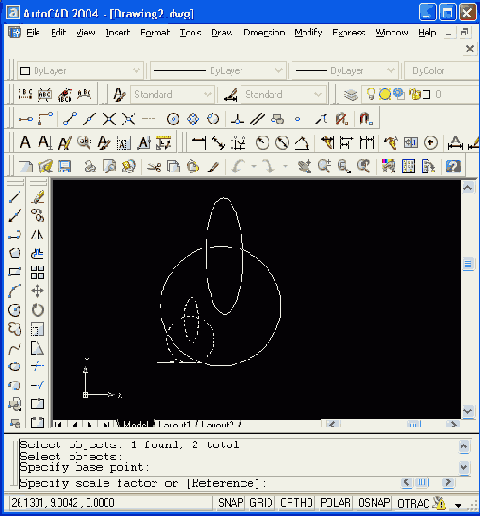

Рис. 3.33. Масштабирование объектов
Введите число 7. Specify new length: (Новая длина:)

Введите число 3, и система выполнит требуемое преобразование (коэффициент преобразования будет вычислен как частное от деления второй длины на первую). Обе длины можно показывать и с помощью точек (сначала две точки, между которыми будет измерена длина опорного отрезка, а затем указать еще одну точку, до которой будет измерена длина от начала опорного отрезка).

Команда STRETCH (РАСТЯНУТЬ), которой соответствует кнопка
панели Modify (Редактирование) предназначена для изменения формы объекта методом растяжения. Команду можно также вызвать из падающего меню Modify (Редакт) с помощью пункта Stretch (Растянуть).

Команда обычно выполняется над полилинией (хотя она может растягивать и дуги, эллиптические дуги, сплайны и другие линейные примитивы), когда надо переместить несколько ее вершин параллельно вектору, задаваемому двумя точками, а остальные вершины полилинии надо оставить на месте и соответствующим образом преобразовать геометрию объекта. Команда STRETCH (РАСТЯНУТЬ) не применяется для набора предварительно выбранных объектов, поскольку в данном случае важно часть полилинии выбрать с помощью секущей рамки или секущего многоугольника, поэтому первый запрос выглядит так:
