3.1. Ручки и выбор объектов - часть 6


Пункт Properties (Свойства) соответствует команде PROPERTIES (ОКНОСВ) и вызывает окно изменения свойств, рассмотренное в разд. 4.6.

Пункт Deselect All (Отменить выбор) позволяет отменить показ ручек, т. е. равносилен их сбросу нажатием клавиши <Esc>.

Остальные пункты обычно входят в контекстное меню, выводимое на экран при щелчке правой кнопкой мыши в тот момент, когда нет активных команд.

Пункт Quick Select (Быстрый выбор) соответствует команде QSELECT (БВЫБОР) и вызывает одноименное диалоговое окно Quick Select (Быстрый выбор) (рис. 3.16), позволяющее более тонко (по цвету, типу линии, слою и т. д.) выбрать объекты для включения в новый или текущий набор или удаления из набора выбора. Полученный в результате набор объектов будет участвовать в последующих командах редактирования.

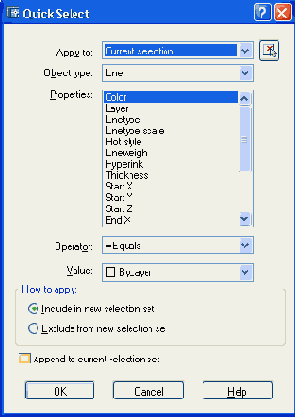

Рис. 3.16. Диалоговое окно Quick Select

Структура диалогового окна Quick Select (Быстрый выбор) позволяет составить уравнение выбора объектов с такими операциями, как = Equals (= Равно), <> Not Equal (<> Не равно), > Greater than (> Больше), < Less than (< Меньше), Select All (Выбрать все). Нужная операция устанавливается в раскрывающемся списке Operator (Оператор). Кроме того, используются следующие поля:

  •  Apply to (Применить) — указывает, к чему применять операцию (Entire drawing (К целому рисунку), Current selection (К текущему набору));
  •  Object type (Тип объектов) — содержит перечень типов объектов (Line (Отрезок), Polyline (Полилиния) и т. п.) целого рисунка или текущего набора; Multiple (Несколько) означает, что отмечены примитивы разных типов;
  •  Properties (Свойства) — содержит перечисление свойств, по которым можно осуществлять операцию выбора (Color (Цвет), Layer (Слой). Linetype (Тип линии), Linetype scale (Масштаб типа линии), Plot style (Стиль печати), Lineweight (Вес линии), Hyperlink (Гиперссылка)); если в текущем наборе уже есть какие-то объекты, то список может дополнительно содержать свойства объектов конкретных типов (Area (Площадь), Closed (Замкнуто), Thickness (Высота), Global width (Глобальная ширина) и т. д.); о свойствах объектов рассказано в следующей главе:
